De Lima a Arequipa: La Ingeniería detrás de los Paneles de Prevención Vial y su Impacto en la Seguridad
PANELES DE PREVENCIÓN: GUÍA TÉCNICA Y LEGAL COMPLETA PARA EL LÍDER DE INFRAESTRUCTURA QUE GARANTIZA LA VICTORIA VIAL
En la gestión de la infraestructura vial de Perú, desde la densa red urbana de Lima hasta los exigentes corredores andinos de Arequipa, la comunicación efectiva de riesgos es el pilar de la seguridad. Aquí es donde los paneles de prevención vial se consolidan como el dispositivo de seguridad pasiva más importante. Estos letreros de gran formato representan, indiscutiblemente, La advertencia visual más grande de la vía. Su diseño, tamaño, cimentación y mensaje están rigurosamente regulados para asegurar la máxima visibilidad, el tiempo de reacción óptimo del conductor y el cumplimiento estricto de la normativa oficial peruana.
Para el Líder de proyectos e infraestructura en Perú, la correcta implementación de estos dispositivos es una declaración de Valor técnico y un escudo legal. Un sistema de paneles de prevención vial bien planificado no solo reduce la probabilidad de siniestros, sino que asegura la Victoria operacional de la concesión o proyecto, y promueve la Felicidad de los usuarios al garantizar trayectos seguros y transparentes. Esta guía exhaustiva ofrece una explicación detallada sobre su función, implementación técnica avanzada y su marco legal en el Perú.
5. PANELES DE PREVENCIÓN VIAL: LA IMPLEMENTACIÓN DEL LÍDER BAJO EL RIGOR TÉCNICO Y LEGAL DEL MTC
Los paneles de prevención vial son dispositivos de control de tráfico de Categoría IV (Señalización Especial) dentro del Manual de Dispositivos de Control de Tránsito Automotor (MDCTACyC) del MTC. Se diferencian de la señalización vertical estándar (MTC) por su función de advertencia de alto impacto y su necesidad de estructuras de soporte diseñadas a medida.
1. Definición y Función: La Advertencia Visual Más Grande de la Vía y el Factor TR
La función primaria de los paneles de prevención vial es aumentar el Tiempo de Reacción (TR) del conductor en situaciones críticas. Mientras que las señales preventivas pequeñas (rombos amarillos) asumen un TR base de 2.5 a 3.0 segundos, el gran formato busca ampliar el Tiempo de Percepción y Reacción a 4.0 o incluso 5.0 segundos. Esto es vital en carreteras donde las velocidades son altas o la complejidad de la decisión (como la aproximación a una zona de obra con desvíos múltiples) es elevada. Los paneles de prevención suelen utilizarse en:
-
- Zonas de transición de alta velocidad a baja velocidad (ej. antes de un peaje o un área urbana).
-
- Entradas a túneles o puentes de gran longitud.
-
- Proximidad a desvíos temporales o permanentes de alto riesgo (Grandes Obras en Lima o Arequipa).
El mensaje en estos paneles, que constituyen La advertencia visual más grande de la vía, debe ser conciso, en letras mayúsculas, y utilizar gráficos universales cuando sea posible, asegurando que sea leído en la fracción de segundo que el conductor tiene disponible.
2. Ingeniería Avanzada: Estructura, Cimentación y Resistencia al Viento
La implementación correcta de los paneles de prevención vial no es solo un tema de señalización, sino de ingeniería civil y mecánica. El Líder debe garantizar la integridad estructural del conjunto, especialmente frente a las cargas meteorológicas extremas del Perú.
A. Ingeniería Estructural y Cargas Críticas
El diseño de las estructuras (Pórticos, Semipórticos o Mensajes Voladizos) debe seguir los estándares del Reglamento Nacional de Edificaciones (RNE) E.020 (Cargas). Las dos cargas críticas a considerar son:
-
- Carga de Viento: En la costa de Lima el viento es menor, aunque las estructuras suelen ser más grandes, mientras que en la sierra de Arequipa las ráfagas pueden superar los 100 km/h en determinadas épocas; por ello, la estructura debe calcularse con la presión de diseño (P_z) obtenida mediante la fórmula P_z=0.005cdot K_zcdot V^2, donde V corresponde a la velocidad de diseño del viento, ya que un cálculo subestimado genera riesgo de colapso y constituye una falta grave a la normativa oficial peruana
-
- Cargas Sísmicas: Perú es un país altamente sísmico. La cimentación (zapatas o pilotes) debe garantizar la estabilidad del centro de gravedad de la estructura, previniendo el volcamiento por vibraciones.
B. Tipos de Estructuras y Cimentación Local
-
- Pórticos: Usados cuando se requiere abarcar más de dos carriles (común en las Vías Expresas de Lima). Requieren cimentación profunda (pilotes) debido a la gran superficie de exposición al viento.
-
- Mensajes Voladizos (Cantilever): Ideales para carreteras de dos carriles (común en las rutas de acceso a Arequipa) o donde el derecho de vía es limitado. Su diseño debe ser optimizado para contrarrestar el momento de torsión generado por el peso y el viento en un solo punto de apoyo.
La elección de materiales anticorrosivos (acero galvanizado en caliente) es un factor de Valor que garantiza la vida útil superior a 20 años en la agresividad ambiental de la costa (salitre en Lima) y la variación térmica de la sierra (Arequipa).
3. Ingeniería de Visibilidad y Materiales: El Estándar Grado Diamante
La implementación de los paneles de prevención vial es ineficaz sin la máxima calidad óptica. Aquí, el MDCTACyC y las normas técnicas exigen la excelencia.
A. Requisitos de Retroreflectividad
Debido a la distancia de lectura requerida (más de 150 metros) y la criticidad del mensaje, solo las láminas de más alta eficiencia son aceptadas. La normativa oficial peruana y las buenas prácticas exigen:
-
- Láminas Reflectivas Grado Diamante (DG3): Son el estándar de oro. Ofrecen la máxima luminosidad y el mayor ángulo de observación, garantizando que el panel se vea claramente incluso en condiciones de lluvia, neblina (común en Lima) o en la oscuridad total de la carretera de altura (Arequipa).
-
- Contraste Cromatico: El panel debe mantener el contraste entre el fondo (generalmente fluorescente o blanco) y el texto (negro o de color). La decoloración por UV es un fallo que anula el Valor preventivo de la señal.
B. Sistemas Suplementarios: La Advertencia Activa
Para asegurar que La advertencia visual más grande de la vía siempre cumpla su función, se emplean tecnologías activas:
-
- Iluminación LED Externa: Focos de luz blanca que iluminan la superficie del panel, asegurando la legibilidad en zonas de sombra (bajo puentes) o en horas de penumbra.
-
- Iluminación Interna (Transiluminación): Se utiliza en túneles o estructuras cerradas para garantizar una luminosidad uniforme y constante, crucial para la Victoria sobre la oscuridad.

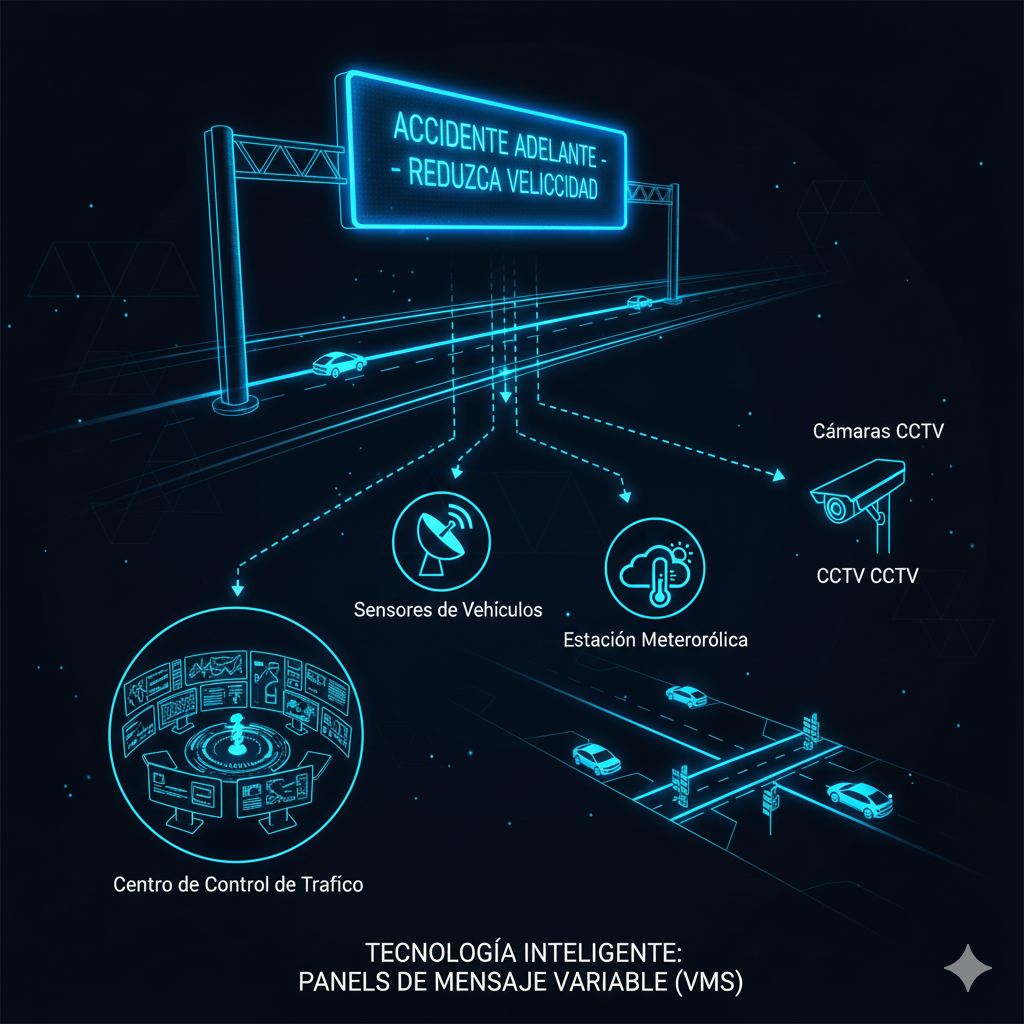

4. Tecnología Inteligente: Paneles de Mensaje Variable (VMS)
Los paneles de prevención vial fijos son la base, pero el Líder moderno integra la tecnología de los Paneles de Mensaje Variable (VMS) para gestionar la dinámica del tráfico.
A. ¿Qué son los VMS?
Son paneles electrónicos controlados remotamente que pueden cambiar su mensaje en tiempo real (ej. “ACCIDENTE ADELANTE”, “VELOCIDAD MÁXIMA 60”). Se utilizan para la gestión de incidentes y la respuesta inmediata a la congestión. Su implementación requiere:
-
- Integración de Sensores: Conexión a sistemas de detección de vehículos, cámaras CCTV y estaciones meteorológicas para automatizar las advertencias.
-
- Centro de Control: Necesidad de un Centro de Control de Tráfico (CCT) que opere el sistema, garantizando la velocidad y precisión del mensaje.
Los letreros de advertencia de gran formato, los dispositivos de prevención vial, los carteles informativos para carreteras y las señales preventivas de infraestructura son cruciales para la seguridad. La implementación correcta de los paneles de prevención vial es un factor crítico en el control de tráfico en Perú.
5. El Líder Satisfecho: Gestión Legal y Financiera a Largo Plazo
La Victoria de un proyecto de infraestructura se mide en su longevidad y en su blindaje legal. El Líder Satisfecho debe ver los paneles de prevención vial no como un costo, sino como un activo de gestión de riesgo.
A. El Ciclo de Vida del Activo y la Depreciación
Una estructura de pórtico tiene una vida útil de 20 a 30 años; la lámina DG3, de 10 a 12 años. El Líder debe presupuestar la sustitución periódica de las láminas y la inspección estructural para evitar la depreciación del Valor de seguridad. La falta de este mantenimiento es lo que lleva a las sanciones por incumplimiento de la normativa oficial peruana.
B. Cumplimiento Legal y Sanciones MTC
El MTC, a través de sus órganos fiscalizadores, impone multas significativas por la señalización deficiente o inexistente. Un panel caído, ilegible o mal ubicado puede ser considerado negligencia. La correcta documentación de la implementación y el mantenimiento activo (registros de limpieza, medición de retroreflectividad) es la única prueba de diligencia.
La Felicidad y la tranquilidad del Líder provienen de saber que su infraestructura cumple con el más alto estándar, protegiendo tanto a los usuarios como a la entidad responsable.
6. Casos de Uso Críticos en Arequipa y Lima
A. Aplicación en Arequipa: Condiciones de Altura y Minería
En Arequipa, los paneles de prevención vial son esenciales en los corredores logísticos mineros. Se utilizan para advertir sobre:
-
- Presencia de vehículos pesados lentos o “Carretera de Alto Tránsito Minero”.
-
- Cambios bruscos de neblina o heladas en la altura, utilizando Paneles VMS para mostrar “VERIFIQUE FRENOS, ZONA DE BAJA VISIBILIDAD”.
-
- Curvas y pendientes pronunciadas donde la advertencia visual más grande de la vía es vital para evitar accidentes graves por camiones.
B. Aplicación en Lima: Densidad y Flujo Constante
En Lima, se utilizan principalmente en:
-
- Zonas de bifurcación complejas donde el conductor tiene poco tiempo para elegir el carril.
-
- Tramos antes de zonas de alta congestión o puntos críticos de obras urbanas.
La normativa oficial peruana exige que estos elementos estén presentes en las nuevas concesiones de infraestructura. El Líder proactivo no espera la exigencia, sino que lo implementa como un estándar de Valor.
Acceda a la normativa completa del Ministerio de Transportes y Comunicaciones (MTC) aquí.
