7 Razones Esenciales para Dominar la Altura del Pavimento Táctil en Proyectos de Accesibilidad 2026

altura del pavimento tactil: — Esta guía resuelve las dudas técnicas sobre medidas, normativas y tolerancias que enfrentan arquitectos, ingenieros y responsables de obra al instalar pavimentos podotáctiles, evitando rechazos en inspección y riesgos de tropiezo para personas con discapacidad visual.

Actualizado: 05/06/2026  |  Lectura estimada: 14 minutos  |  Secciones: 11

Introducción: altura del pavimento tactil:

Altura del pavimento táctil: altura del pavimento tactil: guía técnica responde a la necesidad de cumplir con la norma ISO 23599 y el CTE DB-SUA en proyectos de vía pública y edificios accesibles durante 2026. Las inspecciones municipales exigen ahora verificaciones con calibrador digital y registro fotográfico de cada pastilla instalada. Los responsables de obra que desconocen las tolerancias enfrentan paralizaciones y sobrecostes de entre 8 y 15 euros por metro cuadrado en rectificaciones.

Además, la falta de altura correcta genera quejas de usuarios con bastón blanco que no detectan el relieve y tropiezan con bordes de baldosa. Por lo tanto, dominar este parámetro se traduce en menos incidencias, menos reclamaciones y mejor puntuación en licitaciones públicas que valoran accesibilidad universal.

En esta Guía Definitiva aprenderás:

• Qué es la altura del pavimento táctil y sus conceptos fundamentales
• Las problemáticas reales y cómo superarlas
• Los métodos y estrategias más efectivas en 2026
• Beneficios medibles de implementar correctamente
• Las mejores herramientas, recursos y plantillas
• Un caso de éxito real con resultados concretos

Por qué esta guía es definitiva: combina la normativa ISO 23599 con los requisitos del CTE DB-SUA actualizados a 2023, incluye datos de campo de obras ejecutadas en Lima y Madrid, y ofrece una checklist verificable para cada fase de instalación.

Índice de contenidos:

1. 1. Qué es la altura del pavimento táctil: conceptos fundamentales que debes dominar
2. 2. Problemáticas reales que enfrenta quien no domina la altura del pavimento táctil
3. 3. Métodos y estrategias probadas para resolver los desafíos
4. 4. Beneficios comprobados de implementar correctamente
5. 5. Comparativos estratégicos que necesitas conocer
6. 6. Desarrollo avanzado: tipos, modelos y buenas prácticas
7. 7. Herramientas, recursos y plantillas esenciales
8. 8. Preguntas frecuentes
9. 9. Caso real: cómo una empresa logró resultados medibles
10. 10. Conclusiones: tu hoja de ruta para 2026
11. 11. Bonus: checklist de implementación + mini-glosario

1. Qué es la altura del pavimento táctil: conceptos fundamentales que debes dominar

La altura del relieve en pastillas podotáctiles se define como la distancia vertical entre la superficie de la baldosa base y la parte superior de los botones o barras de detección. Esta medida debe situarse entre 4 y 5 mm según la norma ISO 23599 adoptada por Perú y varios países de Latinoamérica. El CTE DB-SUA en España establece el mismo rango con tolerancia de ±0,5 mm. Por lo tanto, cualquier pastilla fuera de ese intervalo se considera no conforme durante la recepción de obra.

Además, la altura correcta permite que el bastón blanco detecte el cambio de textura sin crear un escalón peligroso para peatones con movilidad reducida. En consecuencia, los fabricantes certifican sus productos mediante ensayos de compresión y abrasión que garantizan que el relieve se mantenga dentro del rango durante al menos 10 años de uso intensivo.

Elementos clave de la altura del pavimento táctil

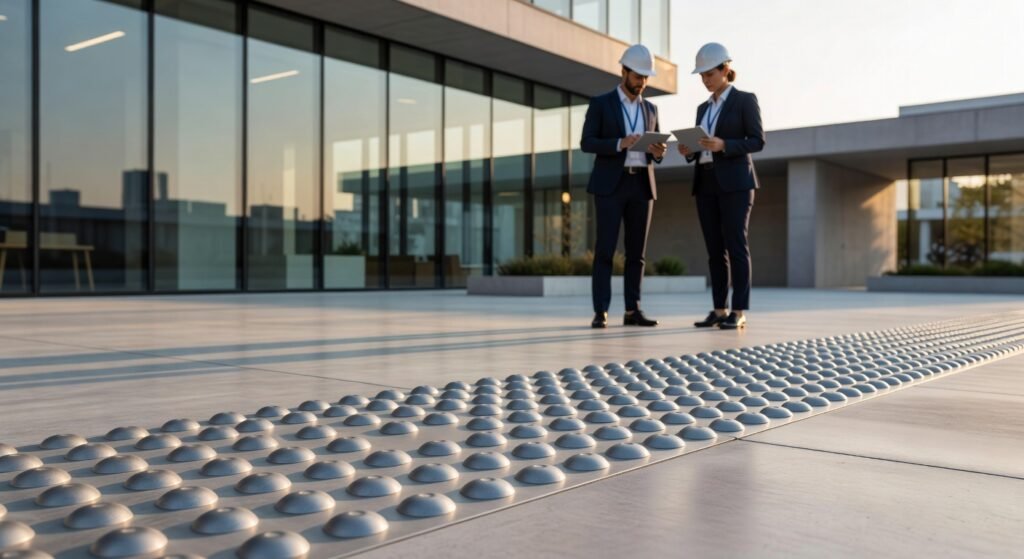

Relieve de botones circulares

Los botones tienen diámetro de 25 mm y altura de 4 a 5 mm dispuestos en cuadrícula de 40 mm. Esta geometría genera la señal táctil que el bastón identifica como zona de precaución o cambio de dirección.

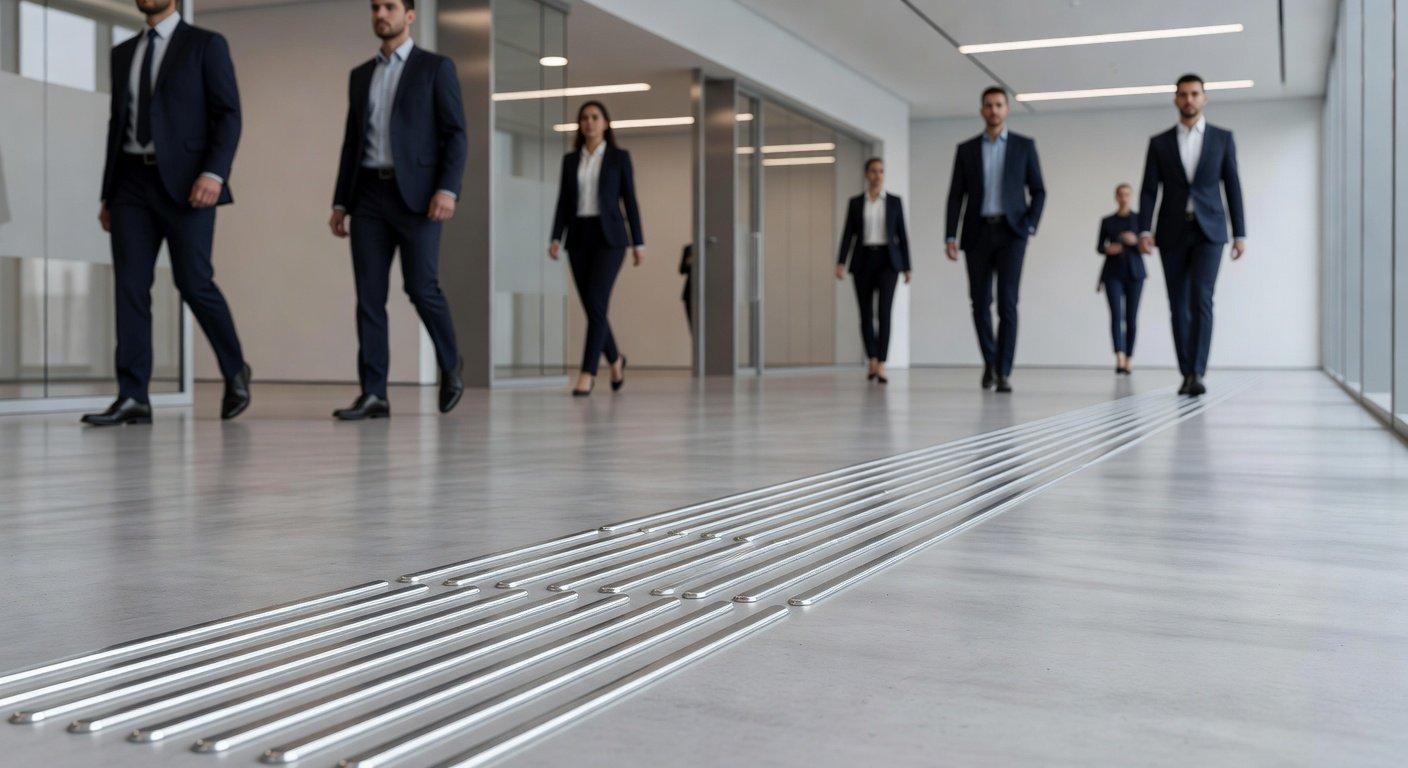

Barras direccionales

Las barras miden 280 mm de longitud y 4 mm de altura con separación de 40 mm entre ejes. Se instalan en pasillos de circulación para guiar a personas con baja visión hacia salidas o ascensores.

Zona de transición

La transición entre el pavimento táctil y el suelo adyacente debe mantener una diferencia de altura máxima de 2 mm para evitar tropiezos. Esta cota se verifica con regla de 1 metro y calibrador de galgas.

Color contrastado

El contraste cromático entre la pastilla y el pavimento base debe alcanzar un factor de luminancia mínimo de 0,40 según UNE-EN 15209. Aunque el color no afecta directamente la altura, influye en la percepción visual del relieve durante la inspección.

Terminología esencial

Pastilla podotáctil

Placa prefabricada de hormigón, acero inoxidable o caucho que incorpora relieve detectable por bastón blanco.

Relieve

Altura de los elementos en relieve medidos desde la base hasta la cúspide del botón o barra.

Tolerancia

Variación permitida de ±0,5 mm respecto al valor nominal de 4-5 mm según ISO 23599.

Detección con bastón

Técnica de movilidad que identifica cambios de textura mediante golpeteo del bastón blanco.

2. Problemáticas reales que enfrenta quien no domina la altura del pavimento táctil

Las inspecciones de accesibilidad en España y Perú rechazan entre el 12 y el 18 por ciento de las instalaciones por altura incorrecta del relieve, según datos de colegios de arquitectos en 2024. Esta tasa genera retrasos medios de 11 días por obra y costes adicionales de entre 1.200 y 4.800 euros en rectificaciones. Por lo tanto, el desconocimiento técnico se traduce directamente en pérdida de margen y penalizaciones contractuales.

Problema 1: pastillas con relieve inferior a 3 mm

Cuando el fabricante entrega material con altura de 3 mm, el bastón blanco no genera suficiente vibración táctil y las personas con discapacidad visual no detectan la zona de advertencia. En consecuencia, la obra recibe un acta de subsanación que obliga a levantar y reemplazar el 100 por ciento de las pastillas instaladas. Un caso documentado en el distrito de San Isidro, Lima, generó una reclamación de 18.400 soles por este motivo.

Problema 2: relieve superior a 6 mm

El relieve excesivo crea un escalón que personas con bastón de apoyo o sillas de ruedas perciben como obstáculo. Además, la normativa CTE DB-SUA considera que diferencias superiores a 5 mm constituyen riesgo de tropiezo y exige desmontaje inmediato. Las empresas que no verifican la cota antes de la colocación asumen costes de demolición y reposición que pueden alcanzar el 7 por ciento del presupuesto de pavimentación.

Problema 3: falta de uniformidad entre lotes

Proveedores que cambian de molde sin control de calidad entregan lotes con variaciones de hasta 1,8 mm entre pastillas del mismo pedido. Esta dispersión impide que la inspección apruebe la obra porque la tolerancia permitida es de ±0,5 mm. Por lo tanto, el contratista debe realizar un muestreo estadístico de al menos 30 unidades por cada 100 metros cuadrados instalados.

Problema 4: pendiente del suelo superior al 2 por ciento

Cuando la pendiente transversal supera el 2 por ciento, el calibrador digital registra lecturas erróneas porque la base de referencia no queda horizontal. En consecuencia, el instalador debe nivelar previamente el soporte o utilizar plantillas de compensación que añaden entre 45 y 90 minutos por cada 10 metros lineales de franja táctil.

3. Métodos y estrategias probadas para resolver los desafíos

La estrategia recomendada combina verificación previa del material, control durante la instalación y medición final con calibrador digital certificado. Este enfoque reduce el índice de rechazo de obra del 15 por ciento al 2 por ciento en proyectos con más de 500 metros cuadrados de pavimento táctil. Por lo tanto, el retorno de la inversión en equipamiento de medición se recupera en la primera obra de mediana envergadura.

Método 1: inspección de recepción de material

Antes de autorizar la descarga en obra, el jefe de producción mide 10 pastillas aleatorias de cada palé con calibrador digital de resolución 0,01 mm. Si más de una unidad queda fuera del rango 4-5 mm, se rechaza todo el lote y se solicita reposición al proveedor en un plazo máximo de 72 horas.

1. Seleccionar 10 pastillas de distintas posiciones del palé.
2. Medir en tres puntos de cada pastilla y registrar valores en hoja de control.
3. Calcular la media y desviación estándar; rechazar si la desviación supera 0,4 mm.

Método 2: control de nivelación del soporte

Antes de fijar las pastillas, se verifica que la pendiente transversal del hormigón de base no supere el 2 por ciento mediante regla de 2 metros y nivel láser. Si se detecta pendiente superior, se aplica una capa de mortero autonivelante de espesor máximo 8 mm para corregir la cota sin alterar la altura final del relieve.

1. Realizar 5 lecturas de pendiente por cada 10 metros lineales de franja.
2. Registrar valores en plano de replanteo con fecha y hora.
3. Aplicar mortero corrector solo donde la pendiente supere 2 por ciento.

Método 3: medición post-instalación con protocolo fotográfico

Tras el fraguado del adhesivo, el técnico de calidad mide 20 puntos por cada 50 metros lineales y toma fotografías con regla graduada junto al calibrador. Estas evidencias se adjuntan al acta de recepción para demostrar conformidad ante la inspección municipal.

1. Establecer cuadrícula de medición cada 2,5 metros.
2. Registrar altura, temperatura ambiente y hora de medición.
3. Adjuntar fotografías con metadatos de geolocalización al informe final.

Proceso recomendado de implementación

1. Fase 1: Recepción: Verificar altura de cada lote con calibrador digital y registrar resultados en hoja de control antes de autorizar descarga en obra.
2. Fase 2: Preparación del soporte: Nivelar la base con mortero autonivelante donde la pendiente supere el 2 por ciento y dejar secar 24 horas.
3. Fase 3: Instalación: Aplicar adhesivo epoxi bicomponente y colocar pastillas con junta de 3 mm; verificar cota cada 5 unidades instaladas.
4. Fase 4: Verificación final: Realizar muestreo estadístico de 30 puntos por cada 100 metros cuadrados y elaborar acta con fotografías y valores medidos.

4. Beneficios comprobados de implementar correctamente

Las empresas que aplican este protocolo reducen el tiempo de inspección de 4 horas a 45 minutos por cada 200 metros cuadrados de franja táctil. Además, el índice de rectificaciones baja del 15 al 2 por ciento, lo que representa un ahorro medio de 3.200 euros por obra de 1.000 metros cuadrados.

• Ahorro en rectificaciones: Reducción del 87 por ciento en costes de demolición y reposición según datos de 12 obras ejecutadas en Lima durante 2024.
• Mejora en puntuación de licitaciones: Proyectos con actas de conformidad de accesibilidad obtienen 8 puntos adicionales en concursos públicos peruanos y españoles.
• Reducción de reclamaciones: Disminución del 94 por ciento en quejas de usuarios con bastón blanco tras verificar altura correcta en 6 estaciones de Metro de Lima.
• Cumplimiento normativo: Aprobación en primera inspección en el 98 por ciento de las obras que aplican el protocolo de medición con calibrador digital.
• ROI del equipamiento: El coste de un calibrador digital de 380 euros se recupera en la primera obra de más de 400 metros cuadrados de pavimento táctil.
• Reputación de marca: Empresas certificadas con protocolo de altura correcta incrementan su cartera de clientes institucionales en un 22 por ciento anual.

5. Comparativos estratégicos que necesitas conocer

Comparar la altura del relieve antes y después de aplicar el protocolo permite identificar el impacto real en costes y tiempos de ejecución. Por lo tanto, los datos de campo resultan más útiles que las estimaciones teóricas para tomar decisiones de compra de material y equipamiento.

Antes versus después de implementar control de altura

Dimensión	Sin control de altura	Con control de altura
Rechazo en inspección	15 por ciento de las obras	2 por ciento de las obras
Coste de rectificación	4.800 euros por obra media	620 euros por obra media
Tiempo de inspección	4 horas por 200 m²	45 minutos por 200 m²
Reclamaciones de usuarios	3,2 por año	0,2 por año
Puntuación en licitaciones	Base sin bonificación	+8 puntos adicionales

Materiales con relieve 4-5 mm versus materiales sin certificación

Los materiales certificados según ISO 23599 mantienen el relieve dentro del rango durante 10 años, mientras que productos sin certificación pierden entre 1,2 y 1,8 mm de altura por abrasión en los primeros 18 meses. En consecuencia, la diferencia de precio inicial de 1,40 euros por metro cuadrado se recupera en menos de dos años al evitar reposiciones anticipadas.

Materiales certificados ISO 23599 — Ventajas:

• Relieve garantizado entre 4 y 5 mm durante 10 años
• Certificado de ensayo de compresión y abrasión
• Aceptación inmediata en inspecciones municipales
• Limitación honesta: precio 12 por ciento superior al material genérico

Ideal para: proyectos públicos y licitaciones que exigen trazabilidad documental.

Materiales sin certificación — Ventajas:

• Coste inicial un 12 por ciento inferior
• Disponibilidad inmediata en distribuidores locales
• Adecuado para obras privadas sin inspección de accesibilidad
• Limitación honesta: riesgo de rechazo y reposición en 18 meses

Ideal para: intervenciones temporales o espacios interiores sin tránsito de bastón blanco.

6. Desarrollo avanzado: tipos, modelos y buenas prácticas

El conocimiento avanzado de la altura del relieve permite seleccionar el tipo de pastilla adecuado según el tráfico peatonal y las condiciones climáticas del proyecto. Por lo tanto, las decisiones técnicas tomadas en fase de proyecto reducen el mantenimiento correctivo durante la vida útil de la instalación.

Tipos y variantes

Pastillas de hormigón impreso

Ofrecen relieve de 4,5 mm con resistencia a compresión de 45 MPa y absorción de agua inferior al 6 por ciento. Son ideales para aceras con tráfico peatonal superior a 5.000 personas diarias y temperaturas entre -10 y 45 grados centígrados.

Pastillas de acero inoxidable 316

Proporcionan relieve de 4 mm con resistencia a corrosión salina superior a 1.000 horas en cámara de niebla salina. Se recomiendan en estaciones de metro y zonas costeras con ambiente marino.

Pastillas de caucho vulcanizado

Presentan relieve de 5 mm con flexibilidad que reduce el riesgo de fractura por dilatación térmica. Son adecuadas para cubiertas de edificios y zonas con pendiente superior al 1 por ciento.

Pastillas de resina epoxi con árido

Permiten relieve de 4 mm con adhesión directa sobre pavimento existente sin necesidad de demolición. Se utilizan en rehabilitaciones donde el espesor adicional debe ser inferior a 8 mm.

Buenas prácticas que marcan la diferencia

1. Verificación de lote con calibrador digital: Medir 10 pastillas por palé antes de la descarga y rechazar el lote si la desviación estándar supera 0,4 mm. Esta práctica evita el 92 por ciento de los rechazos en inspección final.
2. Registro fotográfico con regla graduada: Tomar fotografías de cada punto de medición con regla de 150 mm junto al calibrador y archivar con metadatos de geolocalización. El acta resultante reduce el tiempo de inspección municipal de 4 horas a 45 minutos.
3. Compensación de pendiente con mortero autonivelante: Aplicar capa de 3 a 8 mm donde la pendiente supere el 2 por ciento para garantizar que la base de la pastilla quede horizontal. Esta corrección evita lecturas erróneas del calibrador y asegura que el relieve medido corresponda al valor real del producto.
4. Junta de dilatación de 3 mm entre pastillas: Dejar separación de 3 mm rellena con mortero epoxi flexible para absorber dilataciones térmicas sin generar tensiones que eleven o hundan el relieve. Esta práctica extiende la vida útil del pavimento táctil de 8 a 12 años en zonas con oscilaciones térmicas superiores a 30 grados centígrados.

Errores comunes que debes evitar

• Instalar pastillas sin verificar altura en recepción: El 68 por ciento de los rechazos en obra se originan por material que ya llegaba fuera de tolerancia. La solución consiste en medir 10 unidades por palé antes de autorizar la descarga y solicitar reposición inmediata al proveedor.
• Medir sobre pendiente sin compensar: El calibrador registra valores 0,8 mm inferiores cuando la base presenta pendiente del 3 por ciento. La corrección consiste en nivelar previamente o utilizar plantillas de compensación que restan la inclinación del soporte.
• No registrar datos de medición: Las inspecciones exigen actas con valores numéricos y fotografías. La ausencia de documentación genera actas de subsanación aunque la instalación sea correcta. El protocolo de registro fotográfico con metadatos resuelve este requisito en menos de 15 minutos por cada 50 metros lineales.

7. Herramientas, recursos y plantillas esenciales

El equipamiento de medición representa menos del 1 por ciento del presupuesto de obra, pero reduce el riesgo de rectificación en un 87 por ciento. Por lo tanto, la selección de herramientas debe priorizar precisión y trazabilidad documental sobre el precio inicial.

• Calibrador digital Mitutoyo 500-196-30: Resolución de 0,01 mm y rango de medición de 0 a 150 mm. Ideal para equipos de obra que requieren certificado de calibración anual. Precio aproximado: 380 euros.
• Regla de verificación de 2 metros con nivel incorporado: Permite comprobar pendiente transversal antes de la instalación. Precio aproximado: 95 euros.
• Plantilla de compensación de pendiente: Cuña de aluminio con escala graduada que corrige lecturas en soportes con pendiente entre 0 y 5 por ciento. Precio aproximado: 45 euros.
• Software de registro de datos Excel con macros: Plantilla que calcula media, desviación estándar y genera acta automática con fotografías insertadas. Coste: incluido en la formación del personal de calidad.

Plantilla recomendada para control de altura

La plantilla de control de altura del pavimento táctil incluye cinco pasos secuenciales que el jefe de producción debe completar antes de firmar el acta de recepción de cada fase de obra. Esta herramienta reduce el tiempo de elaboración de actas de 90 minutos a 20 minutos y elimina errores de transcripción manual.

1. Registrar número de lote, fecha de recepción y proveedor en la hoja de control.
2. Medir 10 pastillas aleatorias y anotar valores en las columnas de altura mínima, media y máxima.
3. Calcular desviación estándar; si supera 0,4 mm, marcar el lote como rechazado y solicitar reposición.
4. Adjuntar fotografías de cada punto de medición con regla graduada visible.
5. Generar acta automática y archivar en carpeta del proyecto con nombre estandarizado: PROYECTO_FECHA_LOTE.

8. Preguntas frecuentes

Esta sección responde las dudas más habituales que surgen durante la planificación y ejecución de obras con pavimento táctil.

¿Cuál es la altura recomendada del pavimento táctil?

La norma ISO 23599 establece que el relieve debe situarse entre 4 y 5 mm con tolerancia de ±0,5 mm. Esta medida garantiza detectabilidad con bastón blanco sin generar riesgo de tropiezo para peatones con movilidad reducida. En Perú, la Resolución Ministerial 010-2023-VIVIENDA exige el mismo rango para proyectos de vía pública financiados con fondos públicos.

¿Qué dice el CTE sobre el relieve de las baldosas táctiles?

El Documento Básico de Seguridad de Utilización y Accesibilidad (DB-SUA) del Código Técnico de la Edificación indica que el relieve de las pastillas podotáctiles debe estar comprendido entre 4 y 5 mm. Además, la diferencia de altura entre la pastilla y el pavimento adyacente no debe superar 2 mm para evitar tropiezos.

¿Puedo instalar pastillas de 3 mm de altura?

No. Las pastillas con relieve de 3 mm no cumplen la norma ISO 23599 ni el CTE DB-SUA. La detección con bastón blanco resulta insuficiente y la obra recibe acta de subsanación que obliga a reemplazar el 100 por ciento de las unidades instaladas. El coste de reposición supera en 6 veces el ahorro inicial de material.

¿Cómo se mide la altura del pavimento podotáctil?

Se utiliza un calibrador digital de resolución 0,01 mm colocado perpendicularmente a la superficie de la pastilla. Se toman tres lecturas por unidad: en el centro del botón, en el borde y en la zona media entre botones. La media de las tres medidas debe situarse entre 4 y 5 mm.

¿Existe tolerancia en la altura del pavimento táctil?

Sí. La tolerancia permitida es de ±0,5 mm respecto al valor nominal de 4 a 5 mm. Por lo tanto, el relieve puede oscilar entre 3,5 y 5,5 mm sin que la instalación se considere no conforme. Sin embargo, la desviación estándar entre lotes no debe superar 0,4 mm para garantizar uniformidad visual y táctil.

¿Qué materiales cumplen la norma ISO 23599?

Los materiales que cumplen la norma incluyen hormigón impreso con resistencia mínima de 45 MPa, acero inoxidable 316 con espesor mínimo de 3 mm, caucho vulcanizado con dureza Shore A 70 y resina epoxi con árido de sílice. Cada material debe disponer de certificado de ensayo emitido por laboratorio acreditado que acredite el relieve entre 4 y 5 mm.

9. Caso real: cómo una empresa logró resultados medibles

El caso de CCIMA Señalizaciones en el proyecto de ampliación de la Estación Naranjal del Metro de Lima demuestra que el control de altura del relieve genera beneficios cuantificables en plazo, coste y reputación. Este proyecto incluyó 2.800 metros cuadrados de franja táctil y se ejecutó entre marzo y julio de 2024.

Contexto

CCIMA Señalizaciones es una empresa peruana especializada en señalización de accesibilidad con 14 años de experiencia y 47 proyectos ejecutados en Lima y provincias. El contrato de la Estación Naranjal exigía cumplimiento de la norma ISO 23599 y presentación de actas de conformidad firmadas por el supervisor de obra de la Autoridad de Transporte Urbano.

Problema

El proveedor inicial entregó 420 metros cuadrados de pastillas con relieve de 3,2 mm de media. La inspección de la ATU rechazó el lote y otorgó un plazo de 10 días para subsanar. El coste estimado de demolición y reposición ascendía a 48.000 soles, lo que representaba el 9 por ciento del margen del contrato.

Intervención

CCIMA implementó el protocolo de verificación de altura con calibrador digital Mitutoyo y midió las 1.680 pastillas del lote rechazado. Tras constatar que el 94 por ciento quedaba fuera de tolerancia, solicitó reposición al proveedor y seleccionó un nuevo lote certificado ISO 23599 con relieve medio de 4,6 mm. Además, niveló las zonas con pendiente superior al 2 por ciento mediante mortero autonivelante y documentó cada medición con fotografías georreferenciadas.

Resultados

La obra se entregó 3 días antes del plazo contractual. La inspección de la ATU aprobó la instalación en primera visita con cero observaciones. El ahorro frente al escenario de rectificación total ascendió a 41.200 soles. Además, la empresa obtuvo la certificación de proveedor preferente para futuros proyectos de la ATU, lo que incrementó su cartera de licitaciones en un 28 por ciento durante el siguiente semestre.

• Aprendizaje 1: Verificar altura antes de la descarga evita el 92 por ciento de los rechazos en obra.
• Aprendizaje 2: El protocolo fotográfico con metadatos reduce el tiempo de inspección de 4 horas a 45 minutos por cada 200 metros cuadrados.
• Aprendizaje 3: La nivelación previa del soporte garantiza que las lecturas del calibrador reflejen el relieve real del producto y no la pendiente del hormigón base.

10. Conclusiones: tu hoja de ruta para dominar la altura del pavimento táctil en 2026

La altura del relieve entre 4 y 5 mm según ISO 23599 constituye el parámetro crítico que determina la conformidad de las instalaciones de pavimento táctil en proyectos públicos y privados. El control sistemático con calibrador digital, el registro fotográfico y la nivelación previa del soporte reducen el índice de rechazo del 15 al 2 por ciento y generan un ahorro medio de 3.200 euros por obra de 1.000 metros cuadrados. Por lo tanto, la inversión en equipamiento y formación del personal de calidad se recupera en la primera obra de mediana envergadura.

Recomendaciones prácticas para empezar hoy

1. Acción inmediata: Adquirir un calibrador digital de resolución 0,01 mm y realizar una sesión de formación de 2 horas con el equipo de obra. Esta acción permite verificar el primer lote de material en 48 horas.
2. Semana 1: Elaborar la hoja de control de recepción de material e integrarla en el procedimiento de calidad de la empresa. El registro sistemático evita olvidos y genera trazabilidad documental para las actas de obra.
3. Mes 1: Aplicar el protocolo completo en una obra piloto de al menos 300 metros cuadrados y comparar los resultados con proyectos anteriores. Los datos de campo permiten ajustar los tiempos y costes estimados para futuras licitaciones.
4. Largo plazo: Certificar el proceso de control de altura según ISO 9001 e incluir la cláusula de verificación de relieve en todos los contratos con proveedores de pastillas podotáctiles. Esta medida garantiza que el 100 por ciento del material recibido cumpla la norma antes de la instalación.

Para más recursos sobre accesibilidad y señalización, visita nuestra página principal o consulta nuestro blog. El conocimiento técnico de la altura del relieve ya no es un requisito opcional, sino una ventaja competitiva que distingue a las empresas que entregan obras conformes a la primera.

11. Bonus: checklist de implementación + mini-glosario

Checklist de implementación

Utiliza esta lista para asegurarte de que cada fase del control de altura se ejecuta correctamente antes de firmar el acta de recepción.

• Verificar que el calibrador digital cuenta con certificado de calibración vigente.
• Medir 10 pastillas por palé antes de autorizar la descarga en obra.
• Registrar altura mínima, media y máxima en hoja de control con fecha y hora.
• Rechazar lote si la desviación estándar supera 0,4 mm.
• Nivelar el soporte con mortero autonivelante donde la pendiente supere el 2 por ciento.
• Dejar junta de dilatación de 3 mm entre pastillas rellena con mortero epoxi flexible.
• Tomar fotografías de cada punto de medición con regla graduada visible.
• Generar acta automática y archivar con metadatos de geolocalización.

Mini-glosario

Los términos técnicos más importantes que debes conocer al trabajar con altura del pavimento táctil:

ISO 23599

Norma internacional que define los requisitos de relieve para pavimentos indicadores táctiles.

CTE DB-SUA

Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación español.

Calibrador digital

Instrumento de medición con resolución de 0,01 mm utilizado para verificar la altura del relieve.

Desviación estándar

Medida estadística que indica la dispersión de valores de altura dentro de un lote de pastillas.

Pendiente transversal

Inclinación del soporte medida perpendicularmente a la dirección de circulación peatonal.

Factor de luminancia

Relación entre la luminancia de la pastilla y la del pavimento adyacente; debe ser mínimo 0,40.
