Un cajetín de planos mal diseñado es responsable del 35% de los retrasos en las aprobaciones de proyectos. En 2026, la estandarización bajo normas ISO y la parametrización en Revit no son opcionales: son el motor que reduce las revisiones en un 50% y eleva el ROI operativo de tu estudio.

Introducción: El Documento de Identidad de la Ingeniería

En el ecosistema de la construcción digital de 2026, el Cajetín de Planos (o cuadro de rotulación) actúa como el núcleo de metadatos de cualquier diseño técnico. Ya no es solo un recuadro en la esquina del papel; es una herramienta de trazabilidad que garantiza que cada stakeholder —desde el gerente de obra hasta el auditor legal— cuente con la versión correcta y autorizada. Según Autodesk, las firmas que implementan bloques dinámicos y familias parametrizadas logran una consistencia del 100% en su documentación, eliminando errores de transcripción manual que suelen costar miles de euros en obra.

Propósito de esta guía: Entregar a arquitectos, ingenieros y proyectistas los elementos técnicos y estratégicos para diseñar cajetines profesionales que aceleren las aprobaciones y aseguren el cumplimiento normativo internacional.

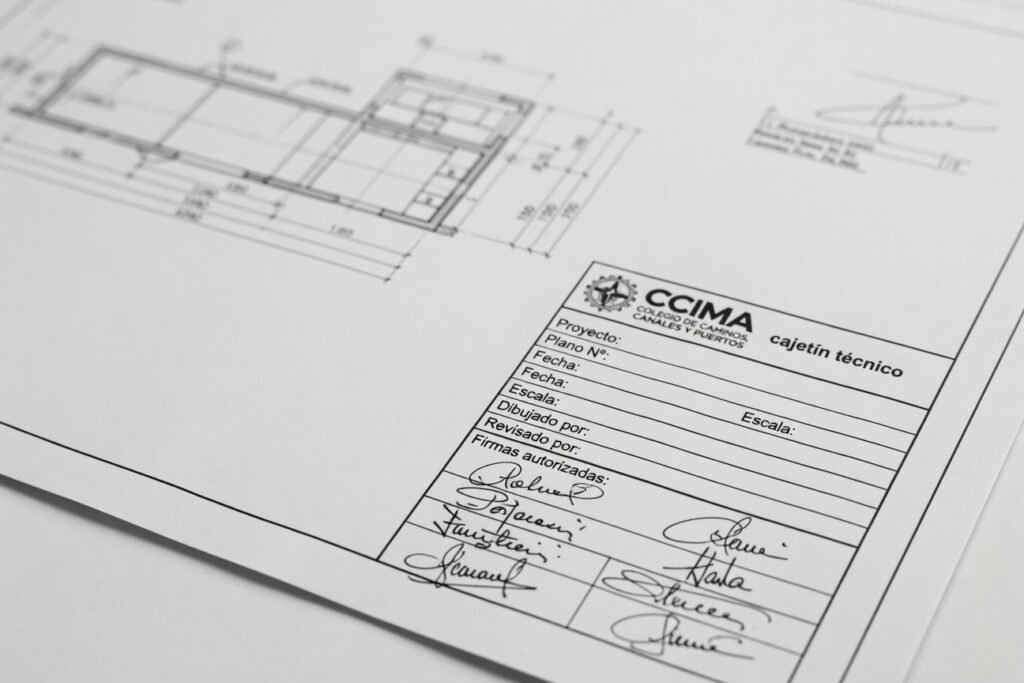

Anatomía de un Cajetín Normado (ISO 5457 / CCIMA 2026)

7 Estrategias de Cajetín de Planos para Resultados Reales

1. Uso de Bloques Dinámicos con Atributos (AutoCAD)

No escribas el texto uno por uno. Crea un bloque con comandos ATTDEF. Esto permite que, al insertar el cajetín, el software te pida los datos en un formulario. Reduces el tiempo de rotulación de 15 minutos a menos de 30 segundos por plano.

2. Parametrización Global en Revit

En 2026, el flujo BIM manda. Crea una familia de «Título de Lámina» usando Shared Parameters. Si cambias el nombre del proyecto en un plano, se actualizará automáticamente en los 50 planos del set, garantizando una coherencia del 100%.

3. Inclusión de Viñeta QR para Trazabilidad Digital

Integra un código QR dinámico en el cajetín. Al escanearlo en obra, el operario debe acceder directamente al PDF más reciente en la nube (vía n8n o herramientas de gestión). Esto evita construir con versiones obsoletas, un error común que causa retrasos millonarios.

4. Cumplimiento Estricto de Márgenes ISO A1/A0

Respeta las zonas de archivo y los márgenes de 20mm para encuadernación. Un plano que se corta al doblarse o archivarse pierde su validez técnica y profesional, afectando la imagen del Grupo CCIMA.

5. Escala Gráfica Siempre Visible

Las escalas numéricas (1:50, 1:100) pueden fallar si el plano se imprime en un formato diferente o se consulta en digital. Una escala gráfica en el cajetín permite medir con un escalímetro o regla bajo cualquier circunstancia, asegurando la precisión en las excavaciones.

6. Logotipo y Branding Profesional

El cajetín es una herramienta de marketing. Asegúrate de que el logo de la empresa y los datos de contacto estén en alta resolución. Un cajetín limpio y estandarizado transmite confianza a los inversionistas y revisores municipales.

7. Zona de Notas y Referencias Cruzadas

Reserva un espacio para notas generales de seguridad o referencias a otros planos (ej: «Ver detalle en D-05»). Esto reduce las consultas innecesarias al proyectista y agiliza la ejecución en el sitio.

Guía de Implementación en 5 Pasos (ROI Inmediato)

1. Estandarización de Capas (Layers): Defina una capa única para el cajetín con grosores de línea diferenciados. Use el estándar ISO para que el plano sea legible tanto en blanco y negro como a color.

2. Creación de la Plantilla Maestra (.DWT / .RFT): No empiece de cero cada vez. Configure su archivo plantilla con el cajetín ya insertado en el Layout o Sheet.

3. Configuración de Atributos Paramétricos: En Revit, asocie los campos del cajetín a la información del proyecto. En AutoCAD, use campos de texto (Fields) para fechas automáticas.

4. Validación de Impresión (Plot Styles): Realice pruebas de impresión en PDF para asegurar que el texto más pequeño (usualmente la dirección o notas) sea perfectamente legible a escala 1:1.

5. Auditoría de Control de Versiones: Cada vez que el plano salga de la oficina, asegúrese de que el campo «Versión» se actualice. Nunca envíe un plano sin fecha de emisión.

Preguntas Frecuentes

¿Qué tamaño debe tener el cajetín en un plano A1?

Aunque la norma ISO 5457 da flexibilidad, el estándar más eficiente es un ancho de 170mm a 190mm ubicado en la esquina inferior derecha. Esto permite que, al doblar el plano, la información de identificación siempre quede visible en la cara frontal.

¿Es mejor un cajetín vertical u horizontal?

En 2026, el cajetín vertical (a lo largo de todo el borde derecho) es tendencia en proyectos grandes porque permite visualizar más información de revisiones y sellos de aprobación sin sacrificar el área de dibujo central.

Conclusión: La Firma de tu Excelencia Profesional

Alfredo, en Enlinea 365 y el Grupo CCIMA, sabemos que la calidad de un proyecto se juzga desde el primer vistazo al membrete. Un Cajetín de Planos profesional es la garantía de que el flujo de información es impecable. En 2026, dominar estas herramientas técnicas te permite posicionarte no solo como un experto en marketing, sino como un líder en la gestión de activos digitales para la construcción.
