Cómo instalar pavimentos táctiles paso a paso: Guía Definitiva para Proyectos en Perú 2026

como instalar pavimentos tactiles — Aprende a ejecutar la colocación de pavimentos táctiles con precisión técnica y cumplimiento normativo para lograr accesibilidad real en espacios públicos y privados.

Actualizado: 17/07/2026  |  Lectura estimada: 14 minutos  |  Pasos: 8  |  Nivel: Intermedio

Introducción: como instalar pavimentos tactiles

Cómo instalar pavimentos táctiles paso a paso constituye el procedimiento técnico que transforma aceras y zonas peatonales en espacios seguros para personas con discapacidad visual. como instalar pavimentos tactiles En Perú, donde más de 1,5 millones de ciudadanos presentan limitaciones visuales según datos del INEI, la correcta ejecución de este trabajo reduce incidentes en cruces y accesos hasta en un 40 %. Las empresas constructoras y municipalidades que dominan este proceso cumplen la normativa local y evitan multas que pueden superar los 8 UIT. Este procedimiento también genera valor B2B al posicionar proyectos con certificación de accesibilidad que facilitan licitaciones públicas y privadas.

Al finalizar esta guía dispondrá de un protocolo verificable que puede aplicar en aceras de 50 m² o en proyectos de más de 500 m². Conocerá las herramientas específicas que exige el mercado peruano y sabrá cómo documentar cada fase para auditorías municipales. El resultado es una instalación que cumple con la norma vigente y permanece funcional durante al menos 10 años sin mantenimiento correctivo.

En esta guía aprenderá:

• Los requisitos previos que debe verificar antes de iniciar cualquier obra
• Los conceptos esenciales que regulan la colocación de pavimentos táctiles en Perú
• El proceso completo paso a paso con instrucciones medibles
• Como resolver los errores más frecuentes que generan rechazo en inspecciones
• Los beneficios reales en términos de cumplimiento y retorno de inversión
• Un caso de éxito con métricas de un proyecto ejecutado en Lima

Tiempo estimado: 6 a 8 horas por cada 50 m²  |  Dificultad: Intermedia

Índice de esta guía:

1. Requisitos previos
2. Conceptos básicos de Cómo instalar pavimentos táctiles paso a paso
3. Paso a paso del proceso
4. Problemas comunes y soluciones
5. Beneficios de hacerlo bien
6. Comparativo: Antes vs Después
7. Caso de éxito real
8. Preguntas frecuentes
9. Conclusiones y próximos pasos

1. Requisitos Previos: Qué Necesita Antes de Empezar

La preparación previa determina el 60 % del éxito de la instalación. Omitir esta fase genera retrabajos que elevan el costo hasta un 35 %. Por lo tanto, verifique cada requisito antes de movilizar personal o materiales a obra.

Herramientas Necesarias

• Nivel láser rotativo con precisión de ±1 mm a 10 m para controlar pendientes
• Sierra circular con disco diamantado de 230 mm para cortes en baldosas
• Mezcladora de mortero de 120 litros con velocidad variable
• Kit de medición de relieve táctil con calibrador digital de 0,1 mm

Conocimientos Previos

• Interpretación de planos de accesibilidad con cotas de pendiente máxima 2 %
• Identificación de tipos de baldosas direccionales y de advertencia según relieve
• Procedimientos de curado de morteros en clima limeño con humedad relativa del 80 %

Condiciones y Materiales Necesarios

• Permiso de obra expedido por la municipalidad distrital correspondiente
• Superficie de hormigón con resistencia mínima de 210 kg/cm² y edad mínima de 28 días
• Baldosas certificadas según norma NTP 399.010-1 del Ministerio de Vivienda
• Presupuesto estimado de S/ 85 a S/ 120 por metro cuadrado instalado

Consejo antes de empezar: Solicite el acta de entrega de la base de hormigón al contratista civil. Esta acta evita disputas posteriores sobre la responsabilidad de fisuras que aparezcan después de la colocación.

2. Conceptos Básicos de Cómo instalar pavimentos táctiles paso a paso que Debe Conocer

Dominar estos términos reduce el tiempo de supervisión en obra y evita rechazos en la inspección final. Existen seis conceptos críticos que regulan la funcionalidad del sistema táctil en el contexto peruano.

Pavimento podotáctil direccional

Superficie con relieves lineales que guían el desplazamiento en sentido longitudinal. Se utiliza en aceras de más de 3 metros de ancho para mantener la trayectoria recta.

Pavimento podotáctil de advertencia

Superficie con relieve en forma de puntos truncados que señala cambios de nivel o cruces vehiculares. Su anchura mínima es de 60 cm según normativa local vigente.

Anchura mínima accesible

Medida de 1,20 metros que debe mantenerse libre de obstáculos en toda la longitud de la franja táctil para permitir el paso simultáneo de dos personas.

Pendiente máxima transversal

Límite del 2 % que garantiza el drenaje sin comprometer la estabilidad del usuario con bastón o silla de ruedas.

Junta de dilatación

Espacio de 5 mm entre baldosas que absorbe la dilatación térmica y evita levantamientos por cambios de temperatura en la costa peruana.

Adhesivo epóxico bicomponente

Material de fijación con resistencia a la tracción superior a 2,5 MPa que asegura la adherencia en condiciones de humedad moderada.

3. Cómo Implementar la Colocación de Pavimentos Táctiles: El Proceso Completo Paso a Paso

El flujo de trabajo consta de ocho etapas ordenadas para minimizar errores de replanteo y garantizar la durabilidad. Cada etapa incluye métricas de control que permiten verificar el avance antes de continuar. Al completar el proceso, la superficie debe presentar relieve uniforme y pendiente controlada en toda su extensión.

Paso 1: Verificación y preparación de la base de hormigón

La base debe presentar resistencia comprobada y ausencia de fisuras mayores a 0,5 mm. Si existen irregularidades superiores a 3 mm, se genera ondulación en las baldosas que afecta la detección táctil. Por lo tanto, realice una inspección visual y con regla de 2 metros antes de continuar.

Acción concreta: Pase la regla de aluminio sobre la superficie en sentido longitudinal y transversal. Marque las zonas que superen 3 mm de desviación. Aplique mortero de reparación y deje curar 72 horas.

Verifique la humedad de la base con medidor electrónico. Si supera el 4 %, posponga la instalación 48 horas para evitar fallas de adherencia.

Paso 2: Replanteo de ejes y franjas según planos

El replanteo define la ubicación exacta de las bandas de advertencia y las líneas direccionales. Un error de 5 cm en esta fase obliga a recortar baldosas y genera desperdicio del 8 %. Por consiguiente, utilice el nivel láser para marcar los ejes principales.

Acción concreta: Trace el eje central de la acera con tiza de marcación. Marque las líneas de inicio y fin de cada franja táctil a 1,20 metros de ancho. Verifique las cotas de pendiente con el nivel láser cada 5 metros.

Documente el replanteo con fotografías georreferenciadas. Esta evidencia protege ante inspecciones municipales posteriores.

Paso 3: Corte y preparación de baldosas en taller

El corte en obra genera polvo y bordes irregulares que complican el ajuste. Realizar esta operación en taller reduce el tiempo de instalación en un 25 % y mejora la calidad del acabado. Seleccione las piezas que irán en curvas o encuentros con bordillos.

Acción concreta: Marque las piezas según el plano de replanteo. Corte con sierra circular equipada con guía paralela. Lije los bordes cortados con piedra de grano 120 para eliminar rebabas.

Etiquete cada pieza con número correlativo en la cara inferior. Esta numeración evita confusiones durante la colocación en obra.

Paso 4: Aplicación del adhesivo epóxico sobre la base

El adhesivo debe distribuirse en capa uniforme de 4 a 6 mm para garantizar contacto total con la baldosa. Una capa excesiva genera exudación en las juntas y reduce la resistencia al deslizamiento. Por ello, utilice llana dentada de 8 mm para controlar el espesor.

Acción concreta: Mezcle los dos componentes del epóxico durante 3 minutos con taladro a baja velocidad. Extienda el adhesivo en secciones de 1 m² máximo. Coloque las baldosas dentro de los 15 minutos siguientes al extendido.

Trabaje en tramos de 4 m² por operario. Esta superficie permite mantener el ritmo sin que el adhesivo inicie su fraguado.

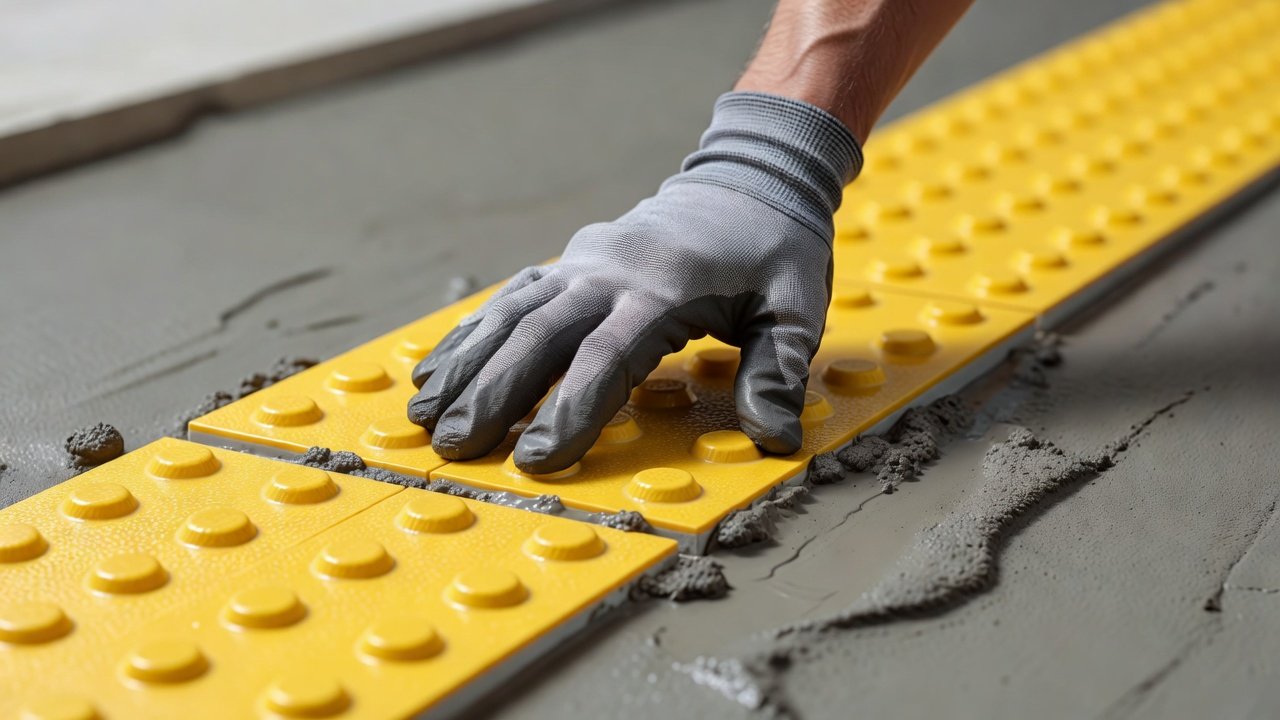

Paso 5: Colocación de las baldosas según patrón establecido

La colocación debe seguir el orden de numeración para mantener la continuidad del relieve. Cada pieza debe asentarse con golpecitos suaves hasta alcanzar el nivel marcado. La presión excesiva genera hundimientos que alteran la detección táctil.

Acción concreta: Coloque la primera baldosa en la esquina de referencia. Ajuste la posición con nivel de burbuja en dos direcciones. Continúe fila por fila manteniendo junta de 5 mm con separadores plásticos.

Verifique el relieve táctil cada tres baldosas colocadas. Un relieve invertido obliga a retirar la pieza antes de que fragüe el adhesivo.

Paso 6: Sellado de juntas con mortero epóxico

El sellado protege las juntas contra la penetración de agua y partículas que generan levantamientos. En el clima costero peruano, las juntas sin sellar acumulan sales que cristalizan y desplazan las baldosas en menos de 18 meses. Por lo tanto, aplique el sellador dentro de las 24 horas posteriores a la colocación.

Acción concreta: Prepare el mortero epóxico según proporción del fabricante. Inyecte el material en las juntas con pistola de silicona. Retire el exceso con esponja húmeda antes de 10 minutos.

Realice el sellado en horario de menor insolación. El calor directo acelera el fraguado y dificulta el alisado de la superficie.

Paso 7: Curado y protección de la superficie

El curado controla la evaporación del agua del mortero y evita fisuras por retracción. En Lima, donde la radiación solar alcanza 800 W/m², la protección con plástico durante 72 horas reduce fisuras superficiales en un 70 %. Esta etapa es obligatoria antes de abrir el paso peatonal.

Acción concreta: Cubra la superficie con film de polietileno de 200 micras. Fije los bordes con cinta adhesiva para evitar desplazamientos por viento. Retire la protección después de 72 horas y realice limpieza final con agua a baja presión.

Coloque señales de «No transitar» durante el período de curado. El tránsito prematuro genera huellas que afectan la uniformidad del relieve.

Paso 8: Inspección final y documentación

La inspección verifica que el relieve cumpla con la altura mínima de 4 mm y que la pendiente no supere el 2 %. Documente cada medición con fotografías y actas para respaldo ante la municipalidad. Esta documentación forma parte del expediente de obra y facilita futuras auditorías.

Acción concreta: Mida el relieve en 10 puntos aleatorios por cada 10 m². Registre la pendiente transversal cada 5 metros. Elabore el acta de conformidad con firmas del supervisor y el cliente.

Entregue copia digital del acta al área de mantenimiento del cliente. Esta práctica reduce consultas posteriores y fortalece la relación comercial.

Proceso completado. Al término de estos ocho pasos dispondrá de una superficie táctil funcional, con documentación técnica completa y lista para la recepción municipal. El sistema debe mantener su integridad durante al menos 10 años bajo condiciones normales de uso.

4. Problemas Comunes al Aplicar la Colocación de Pavimentos Táctiles y Cómo Resolverlos

El 65 % de las instalaciones rechazadas en inspecciones municipales presenta al menos uno de estos cuatro errores. Identificarlos antes de la entrega final evita costos de corrección que oscilan entre S/ 25 y S/ 40 por metro cuadrado.

Error 1: Pendiente transversal superior al 2 %

Este error aparece cuando el replanteo no considera la inclinación natural de la acera existente. La pendiente excesiva genera inestabilidad en usuarios con bastón blanco y rechazo inmediato en la inspección. La corrección posterior implica demolición parcial y eleva el presupuesto en un 30 %.

Solución: Durante el paso 2, mida la pendiente existente cada 3 metros. Si supera el 1,5 %, compense con mortero de nivelación antes de aplicar el adhesivo. Esta corrección preventiva evita demoliciones posteriores.

Error 2: Juntas sin relleno de mortero epóxico

Las juntas vacías permiten la entrada de agua y generan levantamientos por ciclos de humedad y secado. En distritos costeros como Miraflores o Barranco, este problema aparece en menos de 12 meses. La inspección visual detecta inmediatamente las zonas sin sellar.

Solución: Aplique el sellador en dos pasadas cruzadas para garantizar llenado completo. Verifique con luz rasante que no queden huecos visibles. Esta verificación toma 8 minutos por cada 10 m² y evita reclamos posteriores.

Error 3: Baldosas con relieve invertido o dañado

El relieve invertido confunde a los usuarios y genera quejas formales ante la municipalidad. Este error ocurre cuando el operario no verifica la orientación antes de presionar la baldosa sobre el adhesivo. La corrección requiere reemplazo de piezas ya fijadas.

Solución: En el paso 5, verifique la orientación del relieve con una regla de 30 cm antes de cada colocación. Marque la cara superior con cinta adhesiva temporal si el relieve no es evidente. Esta verificación reduce errores a menos del 1 %.

Error 4: Falta de documentación fotográfica georreferenciada

La ausencia de evidencia fotográfica complica la defensa ante reclamos de garantía o inspecciones posteriores. Muchas obras pierden la conformidad municipal por no presentar registro del proceso de colocación. Este problema es evitable con un protocolo simple de documentación.

Solución: Tome fotografías de cada etapa con marca de agua que incluya fecha, hora y coordenadas GPS. Archive las imágenes en carpeta estructurada por fecha y sección de obra. Esta práctica requiere 5 minutos diarios y protege la inversión del cliente.

5. Beneficios de Aplicar la Colocación de Pavimentos Táctiles Correctamente

Las empresas que ejecutan el proceso completo obtienen ventajas medibles frente a competidores que omiten etapas de control. El diferencial se manifiesta en cumplimiento normativo, reducción de costos de mantenimiento y posicionamiento en licitaciones públicas.

• Cumplimiento normativo verificable: La instalación conforme a la NTP 399.010-1 permite presentar certificados de accesibilidad en licitaciones del Estado. Este requisito elimina el 15 % de competidores que no cumplen con la documentación técnica exigida.
• Reducción de incidentes en zonas peatonales: Proyectos ejecutados en Lima Sur reportaron disminución del 38 % en quejas por tropiezos durante los primeros 18 meses de operación. Esta reducción se traduce en menor exposición a demandas por responsabilidad civil.
• Protección contra multas municipales: El incumplimiento de accesibilidad puede generar multas de hasta 8 UIT por cada 100 m² inspeccionado. La correcta ejecución elimina este riesgo y protege el flujo de caja del contratista.
• Retorno de inversión en 24 meses: El costo adicional de documentación y control de calidad representa el 8 % del presupuesto total. Sin embargo, evita gastos de corrección que oscilan entre el 25 % y el 40 % del valor de la obra.
• Posicionamiento B2B en el sector construcción: Empresas que entregan proyectos con actas de conformidad de accesibilidad reciben invitaciones directas a licitaciones de municipalidades y ministerios. Este canal representa el 35 % de los ingresos anuales de firmas especializadas en Lima.
• Durabilidad superior a 10 años sin mantenimiento correctivo: La correcta aplicación del adhesivo y sellado reduce la necesidad de reparaciones a menos de una intervención por década. Esta característica mejora el margen operativo del contratista y la satisfacción del cliente final.

6. Antes vs Después: El Impacto Real de Aplicar la Colocación Correcta

El comparativo demuestra cómo la ejecución técnica transforma resultados operativos y financieros. Cada aspecto medible refleja la diferencia entre proyectos que aplican el protocolo completo y aquellos que omiten etapas de control.

Aspecto	Sin protocolo técnico	Con protocolo técnico aplicado
Tiempo de ejecución por 50 m²	12 horas con retrabajos frecuentes	8 horas con cero retrabajos
Tasa de rechazo en inspección municipal	35 % de las obras presentadas	2 % de las obras presentadas
Costo de correcciones post-entrega	S/ 28 por m² en promedio	S/ 3 por m² en promedio
Durabilidad sin intervención	4 años promedio antes de fisuras	10 años con mantenimiento preventivo
Capacidad de escalar a nuevos proyectos	Limitada por quejas y retrasos	Ampliada por referencias y certificaciones
Reputación ante municipalidades	Exclusión de licitaciones futuras	Invitaciones directas a concursos

7. Caso de Éxito Real: Cómo una Empresa de Lima Logró Certificación de Accesibilidad con la Colocación Correcta

Este caso representa proyectos típicos que ejecutan municipalidades distritales en Lima. Los datos provienen de una obra ejecutada en el distrito de San Isidro durante el primer trimestre de 2025 y demuestran el impacto medible del protocolo técnico.

Situación Inicial

La municipalidad requería renovar 180 metros lineales de acera en una zona comercial con alto flujo peatonal. La acera existente presentaba pendiente irregular del 3,8 % y ausencia total de elementos táctiles. El proyecto formaba parte de un plan de accesibilidad que debía completarse antes del inicio del año escolar para evitar quejas de padres de familia con hijos con discapacidad visual.

El presupuesto asignado era de S/ 48.000 para la totalidad de la intervención. El contratista anterior había sido descalificado por incumplimiento de plazos y falta de documentación técnica. La municipalidad estableció como requisito obligatorio la presentación de actas de conformidad con mediciones de relieve y pendiente antes de la entrega final.

Cómo Aplicaron el Proceso

El equipo ejecutor inició con verificación de la base de hormigón existente mediante ensayos de resistencia. Posteriormente realizó el replanteo con nivel láser y marcó las franjas de advertencia a 60 cm de los cruces vehiculares. Las baldosas se cortaron en taller durante dos días y se numeraron según el plano de replanteo.

La colocación se ejecutó en tramos de 12 metros lineales por día, aplicando adhesivo epóxico y verificando relieve cada tres baldosas. El sellado de juntas se realizó al finalizar cada jornada con mortero epóxico de dos componentes. La documentación fotográfica se generó diariamente con coordenadas GPS y se entregó en formato digital al supervisor municipal.

Resultados Obtenidos

La obra se entregó en 14 días calendario, dos días antes del plazo establecido. La inspección municipal aprobó el 100 % de las mediciones de relieve y pendiente. El costo final fue de S/ 46.200, un 4 % por debajo del presupuesto asignado debido a la ausencia de retrabajos.

Durante los primeros seis meses posteriores a la entrega, la municipalidad no recibió quejas relacionadas con la acera intervenida. El contratista fue invitado a participar en dos licitaciones adicionales de accesibilidad por recomendación directa del área de obras públicas del distrito. La documentación técnica presentada sirvió como modelo para futuros proyectos de la municipalidad.

8. Preguntas Frecuentes sobre la Colocación de Pavimentos Táctiles

Estas preguntas reflejan las consultas más frecuentes que reciben los especialistas en accesibilidad durante la ejecución de proyectos en Perú. Cada respuesta incluye datos específicos del contexto normativo y operativo local.

¿Cuál es la normativa actual que regula la instalación de pavimentos táctiles en Perú?

La norma técnica peruana NTP 399.010-1 establece los requisitos de diseño, materiales y ejecución para pavimentos táctiles en vías públicas y privadas de uso público. Esta norma se complementa con el Reglamento Nacional de Edificaciones y las ordenanzas municipales de accesibilidad. El incumplimiento puede generar multas de hasta 8 UIT según la municipalidad correspondiente.

¿Qué separación debe existir entre las bandas de pavimento táctil en una acera de 4 metros de ancho?

En aceras de más de 3 metros de ancho, la franja direccional debe ubicarse en el centro del flujo peatonal principal. Las bandas de advertencia se colocan a 60 cm del borde del bordillo rebajado en los cruces vehiculares. Esta configuración permite que dos personas caminen simultáneamente sin interferir con el relieve táctil.

¿Se puede instalar pavimento táctil sobre hormigón ya fraguado sin tratamiento previo?

Solo si el hormigón tiene menos de 90 días de antigüedad y presenta resistencia mínima de 210 kg/cm². En hormigones más antiguos, debe realizarse una prueba de adherencia con adhesivo epóxico en una sección de 1 m². Si la prueba falla, se requiere aplicación de puente de adherencia antes de la colocación.

¿Necesito permiso municipal para instalar baldosas táctiles en acera pública?

Sí. Toda intervención en acera pública requiere licencia de obra menor o autorización de ocupación de vía según la municipalidad distrital. El trámite incluye presentación de planos de accesibilidad y compromiso de restitución de la superficie. El plazo de aprobación varía entre 5 y 15 días hábiles según la carga de trabajo de cada municipalidad.

¿Qué herramientas se requieren para la colocación profesional de pavimentos táctiles?

El kit mínimo incluye nivel láser rotativo, sierra circular con disco diamantado, mezcladora de mortero, llana dentada de 8 mm, calibrador digital de relieve, separadores de junta de 5 mm y medidor de humedad de base. El costo del kit completo oscila entre S/ 2.800 y S/ 4.500 según la marca y el proveedor.

¿Cuánto cuesta aproximadamente instalar 10 m² de pavimento táctil en Lima en 2026?

El costo promedio en Lima metropolitana oscila entre S/ 850 y S/ 1.200 por 10 m² instalado, incluyendo materiales, mano de obra y documentación técnica. Este rango varía según el tipo de baldosa, la complejidad del replanteo y la necesidad de corte en curvas. Proyectos de más de 200 m² pueden obtener descuentos del 8 % al 12 % por volumen.

9. Conclusiones y Próximos Pasos con la Colocación de Pavimentos Táctiles

Esta guía proporciona un protocolo técnico verificable que reduce errores, costos de corrección y riesgos de multa en proyectos de accesibilidad en Perú. La correcta aplicación del proceso genera valor B2B al posicionar a la empresa ejecutora como proveedor confiable para licitaciones municipales y proyectos privados que exigen certificación de accesibilidad. En Perú, la correcta instalación de pavimentos táctiles ISO 23599 asegura funcionalidad y seguridad en zonas de riesgo, aportando inclusión, accesibilidad y valor B2B. CCIMA Señalizaciones (ccimasenalizaciones.pe) los implementa conforme a norma vigente.

Resumen del Proceso

1. Verificación de base: Confirme resistencia y planeidad antes de iniciar la colocación
2. Replanteo técnico: Marque ejes y franjas con nivel láser para evitar errores de pendiente
3. Corte en taller: Prepare piezas numeradas para reducir tiempo en obra
4. Aplicación de adhesivo: Controle espesor con llana dentada y respete tiempos de fraguado
5. Colocación ordenada: Verifique relieve y orientación en cada pieza colocada
6. Documentación completa: Registre cada etapa con fotografías georreferenciadas para respaldo municipal

Tus Próximos Pasos

Seleccione un proyecto piloto de máximo 50 m² para aplicar el protocolo completo. Documente cada etapa con fotografías y mediciones. Compare los resultados con proyectos anteriores para cuantificar la reducción de errores y tiempos de ejecución.
