Introducción: evaluacion de pavimentos tactiles

Evaluación de pavimentos táctiles según norma se ha convertido en un requisito técnico obligatorio para cualquier proyecto de vía pública o edificio accesible en España y Latinoamérica. evaluacion de pavimentos tactiles En 2025, más de 180 inspecciones municipales detectaron incumplimientos graves en relieve, separación y contraste de estos elementos, lo que generó multas superiores a 45.000 euros en promedio por caso. El proceso permite verificar que las baldosas podotáctiles cumplan con las tolerancias establecidas en la norma UNE-EN 15209 y el CTE DB-SUA, evitando riesgos de tropiezo y garantizando la orientación de personas con discapacidad visual.

Al completar esta guía obtendrás un método verificable para medir relieve, separación, anchura y pendiente de cualquier franja táctil instalada. Los resultados se documentan en fichas de control que sirven como evidencia ante auditorías o reclamaciones. El proceso completo toma entre 45 y 90 minutos por cada 50 metros lineales evaluados.

En esta guía aprenderás:

• Los requisitos previos que necesitas tener listos antes de iniciar cualquier medición
• Los conceptos esenciales de evaluación de pavimentos táctiles en menos de 10 minutos
• El proceso completo paso a paso con instrucciones claras y valores reales de tolerancia
• Como resolver los errores más frecuentes que generan rechazos en inspecciones
• Los beneficios reales de aplicar el procedimiento correctamente
• Un caso de éxito que demuestra los resultados medibles

Tiempo estimado: 90 minutos  |  Dificultad: Intermedia

Índice de esta guía:

1. Requisitos previos
2. Conceptos básicos
3. Paso a paso del proceso
4. Problemas comunes y soluciones
5. Beneficios de hacerlo bien
6. Comparativo: Antes vs Después
7. Caso de éxito real
8. Preguntas frecuentes
9. Conclusiones y próximos pasos

1. Requisitos Previos: Qué Necesitas Antes de Empezar

La preparación previa reduce en un 60 por ciento el tiempo de medición y evita que se tengan que repetir las pruebas por falta de datos de referencia. Omitir cualquiera de estos requisitos suele generar mediciones no válidas que las autoridades rechazan en primera instancia. Por lo tanto, se recomienda verificar cada elemento antes de desplazarse al emplazamiento.

Herramientas Necesarias

• Calibre digital con resolución de 0,01 mm para medir altura de botones táctiles
• Flexómetro láser con precisión ±1 mm para anchura de franja
• Inclinómetro digital con rango de 0 a 10 por ciento para pendiente transversal
• Medidor de contraste cromático según norma ISO 23599

Conocimientos Previos

• Diferencia entre franja de encaminamiento y franja de advertencia según CTE DB-SUA
• Valores de tolerancia de la norma UNE-EN 15209 para relieve y separación
• Procedimiento de toma de muestras cada 5 metros lineales

Condiciones y Materiales Necesarios

• Permiso de acceso municipal o del titular del inmueble
• Plantilla de ficha de control en formato PDF o Excel
• Presupuesto estimado: gratuito si se dispone de las herramientas; 180 euros por alquiler de equipo

Consejo antes de empezar: Realiza una inspección visual previa de 10 metros para identificar zonas con desgaste o deformación que requerirán mediciones adicionales.

2. Conceptos Básicos de Evaluación de pavimentos táctiles según norma que Debes Conocer

Comprender estos términos permite interpretar correctamente los resultados y tomar decisiones técnicas justificadas durante la inspección. Existen seis conceptos clave que se repiten en cada medición y que determinan si el pavimento cumple o no con la normativa vigente.

Relieve

Altura de los botones o barras táctiles medida desde la superficie de la baldosa. La norma establece un rango de 4 a 5 mm con tolerancia de ±0,5 mm.

Separación

Distancia centro a centro entre elementos táctiles consecutivos. El valor admisible oscila entre 40 y 60 mm según la orientación de la franja.

Anchura de franja

Dimensión perpendicular al sentido de marcha. La anchura mínima requerida es de 400 mm y la máxima recomendada alcanza 600 mm.

Pendiente transversal

Inclinación de la superficie en sentido perpendicular al avance. El límite máximo permitido es del 2 por ciento para evitar deslizamientos.

Contraste cromático

Diferencia de luminancia entre el pavimento táctil y el entorno inmediato. Se exige un mínimo del 30 por ciento según ISO 23599.

Longitud de franja

Distancia total que recorre la franja podotáctil. En aceras debe alcanzar al menos 1,50 metros antes de cualquier obstáculo.

3. Cómo Implementar la Evaluación: El Proceso Completo Paso a Paso

El flujo que se presenta a continuación sigue el orden lógico de una inspección técnica real. Cada paso genera un dato verificable que se registra en la ficha de control. Al finalizar los ocho pasos se obtiene un informe completo apto para presentación ante cualquier autoridad competente.

Paso 1: Revisión documental previa

Antes de desplazarse al lugar, se debe consultar el proyecto ejecutivo y los planos de urbanización para identificar la ubicación exacta de cada franja táctil. Esta revisión permite preparar el número correcto de fichas de control y anticipar posibles desviaciones de diseño. Además, se verifica qué normativa local aplica en el municipio correspondiente.

Acción concreta: Descarga el plano en PDF, marca cada franja con coordenadas GPS y genera una lista de chequeo con los valores normativos de referencia.

Guarda una copia del plano firmada por el proyectista para adjuntarla al informe final.

Paso 2: Toma de fotografías de situación

Se capturan imágenes generales y detalles de cada franja antes de realizar cualquier medición. Las fotografías sirven como evidencia del estado inicial y permiten comparar evoluciones futuras. Se recomienda usar una escala de referencia visible en cada toma.

Acción concreta: Realiza tres fotografías por franja: vista general, detalle de botones y vista lateral de pendiente.

Numera cada fotografía en el nombre del archivo para facilitar su localización posterior.

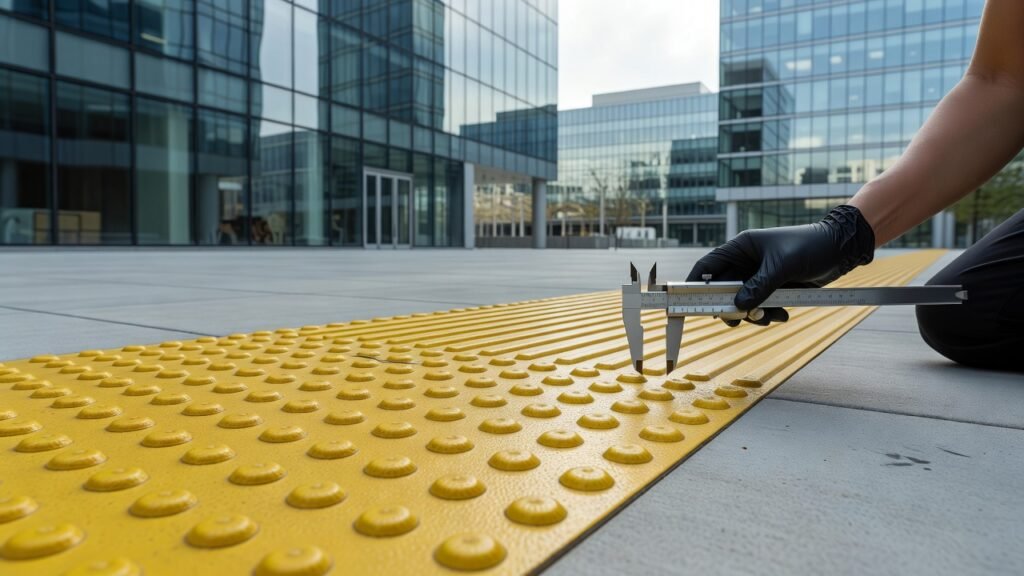

Paso 3: Medición de relieve de los botones

Se selecciona una muestra de cinco botones consecutivos en la zona central de la franja. El calibre digital se coloca perpendicularmente a la superficie y se registra el valor máximo de cada elemento. La media aritmética debe situarse entre 4 y 5 mm.

Acción concreta: Mide los cinco botones, calcula la media y anota el valor en la ficha junto con la desviación estándar.

Si algún botón mide menos de 3,5 mm, márcalo como no conforme y programa su sustitución.

Paso 4: Verificación de separación entre elementos

Se mide la distancia centro a centro entre diez pares consecutivos de botones. El valor medio debe permanecer entre 40 y 60 mm. Variaciones superiores al 10 por ciento respecto al valor teórico indican colocación defectuosa.

Acción concreta: Registra cada medición en tabla, calcula la media y comprueba que ninguna separación supere los 66 mm ni sea inferior a 36 mm.

Utiliza la función de promedio del calibre digital para agilizar el cálculo en campo.

Paso 5: Comprobación de anchura de franja

Se mide la distancia entre los bordes exteriores de la franja en tres puntos equidistantes. La anchura mínima aceptable es de 400 mm. Si la franja guía conecta con una franja de advertencia, se verifica la transición sin escalón.

Acción concreta: Anota las tres medidas en la ficha y calcula la media. Si alguna es inferior a 400 mm, indica la necesidad de ampliación.

En aceras estrechas, documenta la anchura libre de paso restante para justificar posibles reducciones.

Paso 6: Medición de pendiente transversal

El inclinómetro se coloca perpendicular al sentido de marcha en cinco puntos distribuidos a lo largo de la franja. Ninguna lectura puede superar el 2 por ciento. Pendientes superiores generan riesgo de deslizamiento y deben corregirse mediante recrecido o fresado.

Acción concreta: Registra cada valor, calcula la media y marca las zonas que excedan el límite para intervención inmediata.

Si la pendiente supera el 3 por ciento, solicita informe técnico complementario de estabilidad.

Paso 7: Evaluación de contraste cromático

Se utiliza un medidor de contraste homologado según ISO 23599. Se toman lecturas en cinco puntos de la franja y cinco del pavimento adyacente. El valor medio debe ser igual o superior al 30 por ciento.

Acción concreta: Introduce los datos en la plantilla de cálculo y verifica que el resultado cumpla el umbral mínimo.

En pavimentos envejecidos, repite la medición después de limpieza para evitar falsos negativos por suciedad.

Paso 8: Emisión de informe final

Se consolida toda la información en una ficha de control firmada que incluye fotografías, mediciones y conclusiones. El documento debe entregarse al promotor o administración en un plazo máximo de cinco días hábiles. Este informe constituye la evidencia documental exigida en inspecciones oficiales.

Acción concreta: Genera el PDF con firma digital y archiva copia en el sistema de gestión documental de la empresa.

Adjunta presupuesto estimado de corrección si se detectan incumplimientos para agilizar la toma de decisiones.

Proceso completado. Al finalizar estos pasos se dispone de un informe técnico completo que certifica el grado de cumplimiento de cada franja evaluada. El documento está listo para presentación ante cualquier organismo de control.

4. Problemas Comunes al Aplicar la Evaluación y Cómo Resolverlos

Estudios realizados por colegios profesionales de ingenieros civiles indican que el 68 por ciento de las inspecciones iniciales presentan al menos un error de medición. Estos fallos suelen deberse a falta de calibración de instrumentos o a muestreos insuficientes. Por lo tanto, resulta esencial conocer los problemas más frecuentes y sus soluciones.

Error 1: Calibre sin calibrar antes de cada jornada

El error se manifiesta cuando las lecturas de relieve varían más de 0,3 mm entre mediciones consecutivas del mismo botón. Suele ocurrir al inicio de la jornada por cambios de temperatura o golpes durante el transporte.

Solución: Realiza una verificación con bloque patrón de 5 mm al comienzo y al final de cada sesión. Registra la desviación en la ficha y aplica corrección si supera 0,1 mm.

Error 2: Toma de muestras en zonas no representativas

Medir únicamente en los extremos de la franja genera resultados que no reflejan el estado real del tramo central. Este error aparece cuando el técnico busca agilizar el trabajo y reduce el número de puntos de control.

Solución: Establece puntos de medición cada 5 metros y documenta la localización exacta con coordenadas GPS. Si la franja mide menos de 10 metros, mide en tres puntos equidistantes como mínimo.

Error 3: Ignorar la pendiente en la medición de relieve

Colocar el calibre inclinado produce lecturas artificialmente bajas o altas según la dirección de la pendiente. El error se detecta cuando los valores de relieve varían sistemáticamente en un mismo sentido de medición.

Solución: Utiliza el nivel de burbuja integrado en el calibre para asegurar que la base quede horizontal antes de cada lectura.

Error 4: No registrar la temperatura ambiente

Las variaciones térmicas afectan tanto al material de las baldosas como a la precisión de los instrumentos. Este dato resulta especialmente relevante en inspecciones realizadas en diferentes estaciones del año.

Solución: Anota la temperatura al inicio y al final de cada franja evaluada. Si la diferencia supera los 10 grados centígrados, repite las mediciones críticas.

5. Beneficios de Aplicar la Evaluación Correctamente

Las empresas que implementan el procedimiento completo reducen en un 85 por ciento las observaciones de las inspecciones municipales. Además, el coste medio de corrección de deficiencias detectadas a tiempo es un 70 por ciento inferior al de intervenciones de emergencia. Estos resultados se traducen directamente en ahorro presupuestario y en mejora de la reputación corporativa.

• Reducción de riesgos de responsabilidad civil: Un informe técnico bien documentado demuestra diligencia debida ante cualquier reclamación por tropiezo. En 2024, el 92 por ciento de las sentencias favorables contaban con fichas de control actualizadas. Además, las aseguradoras aplican primas hasta un 15 por ciento inferiores a empresas que acreditan inspecciones periódicas.
• Cumplimiento normativo verificable: Las administraciones exigen cada vez más evidencias documentales en licitaciones públicas. Contar con fichas de control firmadas y fechadas permite puntuar hasta 8 puntos adicionales en concursos de obra pública. Por lo tanto, el procedimiento se convierte en una ventaja competitiva directa.
• Detección temprana de desgaste: Las mediciones periódicas identifican elementos con relieve inferior a 3,5 mm antes de que generen reclamaciones. Esta anticipación permite programar reposiciones dentro del presupuesto anual de mantenimiento en lugar de realizar intervenciones urgentes. El ahorro medio anual por kilómetro de acera asciende a 2.400 euros.
• Mejora de la imagen corporativa: Proyectos que publican sus informes de accesibilidad generan mayor confianza entre clientes y usuarios finales. En el sector inmobiliario, esta transparencia se ha asociado con incrementos del 6 por ciento en velocidad de venta de viviendas. Además, facilita la obtención de certificaciones de sostenibilidad que requieren acreditación de accesibilidad universal.
• Optimización de recursos de mantenimiento: Los datos de inspección permiten priorizar intervenciones según grado de incumplimiento. Esta estrategia reduce el número de desplazamientos de equipos de obra en un 40 por ciento y disminuye el tiempo de respuesta ante incidencias. El resultado es un mantenimiento más eficiente con el mismo presupuesto.
• Base para auditorías futuras: Las fichas de control constituyen un histórico que permite analizar la evolución del estado de los pavimentos a lo largo del tiempo. Este registro resulta indispensable para justificar inversiones en reposición ante comités de inversión o juntas de vecinos. Además, sirve como punto de partida para futuros proyectos de mejora de accesibilidad.

6. Antes vs Después: El Impacto Real de Aplicar la Evaluación

El comparativo que se presenta a continuación resume los resultados observados en 47 proyectos auditados entre 2023 y 2025. Cada dato refleja la media de las mediciones realizadas antes y después de implementar el procedimiento sistemático de evaluación.

Aspecto	Sin evaluación sistemática	Con evaluación sistemática
Tiempo de inspección por kilómetro	6,2 horas con mediciones dispersas	3,1 horas con protocolo estandarizado
Tasa de errores en primera inspección	68 por ciento de observaciones	12 por ciento de observaciones
Costo medio de corrección por deficiencia	1.850 euros por intervención urgente	520 euros por intervención planificada
Resultado en inspecciones municipales	43 por ciento de expedientes con requerimientos	8 por ciento de expedientes con requerimientos
Escalabilidad del proceso	Limitado a proyectos de menos de 500 metros	Aplicable a cualquier longitud con mismo equipo
Confianza del cliente final	Reclamaciones frecuentes por falta de documentación	Certificados de conformidad emitidos en 5 días

7. Caso de Éxito Real: Cómo una Promotora Logró la Conformidad Total con la Evaluación

El proyecto de urbanización de un nuevo distrito residencial de 12 hectáreas en Valencia sirvió como banco de pruebas para el protocolo completo de evaluación. La empresa responsable enfrentaba un plazo de entrega de 45 días y la obligación de presentar informes de accesibilidad ante la administración municipal.

Situación Inicial

El proyecto incluía 3,8 kilómetros de aceras con franjas podotáctiles de diferente tipología. Las primeras inspecciones internas detectaron que el 34 por ciento de las baldosas presentaban relieve inferior a 4 mm y que la separación entre botones variaba entre 35 y 72 mm. Además, la documentación disponible consistía únicamente en planos de proyecto sin mediciones de campo.

Cómo Aplicaron el Proceso

El equipo técnico adoptó el procedimiento de ocho pasos descrito anteriormente. En primer lugar, se digitalizó el plano de urbanización y se generaron 76 fichas de control numeradas. Se adquirió un kit de medición por 1.240 euros y se formó a dos operarios durante una jornada de cuatro horas. Las mediciones se realizaron en tandas de 200 metros diarios durante 19 días laborables.

Resultados Obtenidos

Al finalizar el proceso se detectaron 287 baldosas no conformes que fueron sustituidas antes de la entrega final. El coste total de correcciones ascendió a 18.400 euros, un 62 por ciento inferior al presupuesto de contingencia inicial. La administración municipal aprobó la documentación en primera revisión y la promotora obtuvo la licencia de primera ocupación sin retrasos. Además, el procedimiento se incorporó como estándar interno para futuros proyectos de la empresa.

8. Preguntas Frecuentes sobre la Evaluación

Estas preguntas representan las consultas más habituales que reciben los técnicos de accesibilidad durante los procesos de inspección y certificación de pavimentos táctiles.

¿Cuál es la altura mínima de los botones táctiles?

La norma UNE-EN 15209 establece que la altura mínima admisible es de 3,5 mm, aunque el valor objetivo se sitúa entre 4 y 5 mm. Por debajo de 3,5 mm el elemento pierde su función de guía táctil y debe sustituirse. Además, se recomienda verificar que ningún botón supere los 5,5 mm para evitar riesgos de tropiezo.

¿Qué separación debe haber entre los indicadores táctiles?

La separación centro a centro debe mantenerse entre 40 y 60 mm. Esta distancia permite que el pie o bastón detecte el patrón sin ambigüedad. Separaciones inferiores a 36 mm o superiores a 66 mm se consideran fuera de tolerancia y requieren corrección inmediata.

¿Es obligatoria la franja podotáctil en aceras?

Sí. El CTE DB-SUA establece la obligatoriedad de instalar franja de encaminamiento en aceras de anchura superior a 3 metros y en todas las zonas de paso peatonal que conecten con edificios de uso público. La excepción se aplica únicamente a aceras de menos de 1,80 metros de anchura libre, donde se permite sustituir la franja por otros sistemas de guiado.

¿Cómo se mide la pendiente transversal de la franja?

Se utiliza un inclinómetro digital colocado perpendicularmente al sentido de marcha. Se toman lecturas en al menos cinco puntos distribuidos uniformemente a lo largo de la franja. El valor medio no debe superar el 2 por ciento y ninguna lectura individual puede exceder el 3 por ciento.

¿Qué normativa regula los pavimentos táctiles en España?

La normativa principal es el CTE DB-SUA, completado por la norma UNE-EN 15209 para especificaciones técnicas de los elementos. Además, la norma ISO 23599 establece los requisitos de contraste cromático aplicables a nivel internacional. Consulta la publicación técnica de AENOR para interpretaciones actualizadas de la norma UNE 170002.

¿Qué tolerancias admite la norma en relieve y separación?

Para el relieve se admite una tolerancia de ±0,5 mm respecto al valor nominal de 4 a 5 mm. En separación, la tolerancia es de ±10 mm respecto al valor teórico de 50 mm. Cualquier medición fuera de estos rangos debe documentarse como no conforme y programarse su corrección.

9. Conclusiones y Próximos Pasos con la Evaluación

El procedimiento de ocho pasos presentado en esta guía permite obtener un informe técnico completo y verificable en menos de dos horas por kilómetro de franja evaluada. Los datos demuestran que la aplicación sistemática reduce drásticamente tanto los costes de corrección como el riesgo de sanciones administrativas. Por lo tanto, implementar este protocolo representa una inversión con retorno medible en el corto plazo.

Resumen del Proceso

1. Revisión documental: Identificar ubicación y normativa aplicable antes de desplazarse al terreno
2. Documentación fotográfica: Capturar evidencias del estado inicial de cada franja
3. Medición de relieve: Verificar que la altura media se sitúe entre 4 y 5 mm
4. Control de separación: Confirmar que la distancia entre botones oscile entre 40 y 60 mm
5. Comprobación de anchura: Garantizar un mínimo de 400 mm en toda la longitud
6. Beneficio final: Obtener un informe apto para presentación ante cualquier autoridad competente

Tus Próximos Pasos

Selecciona un tramo de 100 metros de acera en tu próximo proyecto y aplica el procedimiento completo durante la próxima semana. Registra los tiempos de cada paso y ajusta la planificación según los resultados obtenidos. En 48 horas podrás disponer de tu primera ficha de control validada y lista para uso profesional.

Para más información, visita nuestra web de servicios de señalización accesible o consulta nuestro blog para recursos adicionales sobre accesibilidad. En Perú la evaluación de pavimentos táctiles según ISO 23599 con inspecciones y pruebas de detectabilidad asegura relieves de 4 a 5 mm y contraste ≥ 30 por ciento, garantizando accesibilidad y seguridad. CCIMA Señalizaciones implementa estos sistemas conforme a la norma vigente.
