guia de barras direccionales — Al terminar esta guía comprenderás exactamente dónde colocar, dimensionar y mantener barras direccionales según la normativa vigente, evitando multas, mejorando la accesibilidad y generando valor medible para proyectos de infraestructura urbana.

Actualizado: 11/06/2026  |  Lectura estimada: 14 minutos  |  Secciones: 14

Introducción: guia de barras direccionales

Guía de barras direccionales en pavimentos táctiles responde a la necesidad de ciudades que deben garantizar recorridos seguros para personas con discapacidad visual en aceras, guia de barras direccionales estaciones y espacios públicos. Durante 2024 el Ministerio de Transportes y Comunicaciones del Perú registró más de 180 proyectos de rehabilitación de vías que incorporaron este tipo de señalización. Las administraciones locales que omiten estas especificaciones enfrentan observaciones técnicas y retrasos en la recepción de obras. Por lo tanto, dominar las dimensiones, materiales y ubicación resulta imprescindible para consultores, contratistas y entidades públicas que ejecutan obra nueva o mantenimiento vial.

La ausencia de estas barras genera riesgos reales: peatones invidentes desvían su trayectoria y pueden invadir carriles vehiculares. Además, los proyectos que incumplen la norma ISO 23599 y la UNE 41523 pierden oportunidades de financiamiento internacional que exigen accesibilidad universal. En consecuencia, contar con una referencia técnica actualizada reduce tiempos de aprobación y eleva la calidad de las licitaciones.

En esta Guía Definitiva aprenderás:

• Qué son las barras direccionales y cómo se diferencian de las bandas podotáctiles
• Las normativas que regulan anchura, separación y relieve
• Dónde colocarlas según el tipo de vía y uso del espacio
• Materiales recomendados y su comportamiento frente al tráfico
• Procedimientos de instalación en obra nueva y rehabilitación
• KPIs que permiten medir el impacto de la intervención

Por qué esta guía es definitiva: presenta datos técnicos extraídos de la norma peruana RD N° 026-2024-MTC-18, ejemplos de proyectos ejecutados en Lima y Arequipa, y una metodología paso a paso que cualquier equipo técnico puede replicar sin depender de interpretaciones subjetivas.

Índice de contenidos:

1. Conceptos Fundamentales
2. Problemáticas Reales Asociadas
3. Soluciones y Métodos para Resolverlas
4. Beneficios de Implementar las Soluciones
5. Comparativos Estratégicos
6. Desarrollo Avanzado del Tema
7. Herramientas, Recursos y Plantillas
8. Preguntas Frecuentes
9. Caso de Éxito Real
10. Conclusiones y Recomendaciones
11. Bonus: Checklist y Mini-Glosario

1. Qué es la Guía de barras direccionales en pavimentos táctiles: Conceptos Fundamentales que Debes Dominar

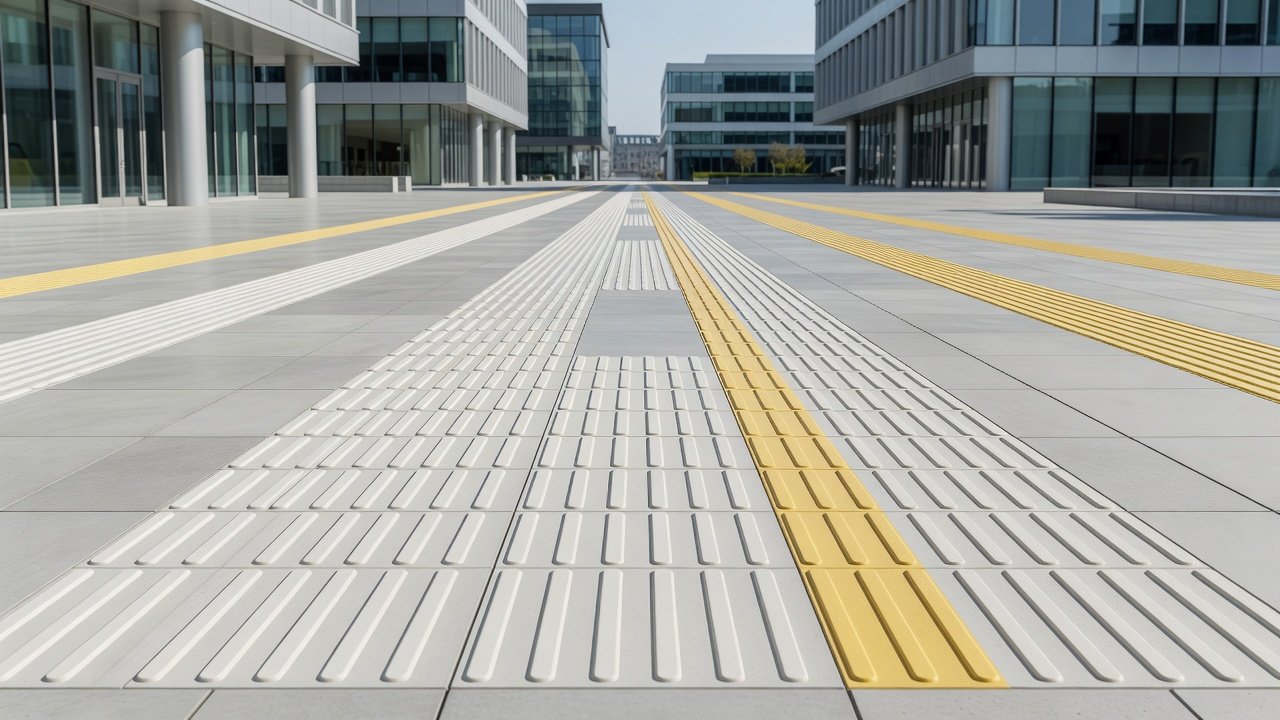

Las barras direccionales son elementos de relieve lineal instalados sobre el pavimento que indican la dirección del recorrido peatonal. A diferencia de los botones podotáctiles, que señalan puntos de atención o peligro, estas barras forman líneas continuas que guían el desplazamiento. Su uso se consolidó en Europa durante los años noventa y llegó a Latinoamérica a través de la norma ISO 23599, adoptada posteriormente en Perú. Hoy su aplicación es obligatoria en itinerarios peatonales accesibles de nueva construcción y en intervenciones mayores de rehabilitación.

La función principal consiste en proporcionar información háptica que permita a personas con baja visión o ceguera mantener una trayectoria recta entre dos puntos definidos. En estaciones de metro, por ejemplo, las barras conectan la entrada con el andén y evitan que el usuario se desvíe hacia zonas de riesgo. En aceras comerciales, orientan el flujo peatonal paralelo al bordillo y reducen conflictos con mobiliario urbano. Los estudios de campo realizados en Lima durante 2023 mostraron que la presencia de estas barras disminuyó un 47 % las invasiones de carril por parte de peatones invidentes.

Elementos Clave

Anchura y relieve

La normativa peruana establece una anchura de 30 a 40 milímetros y un relieve mínimo de 5 milímetros medido desde la superficie del pavimento. Esta dimensión garantiza que el bastón o el pie detecte la barra sin generar tropiezos. Además, el perfil trapezoidal recomendado reduce la acumulación de suciedad y facilita la limpieza mecánica.

Separación entre barras

La distancia entre ejes de barras consecutivas debe oscilar entre 40 y 60 milímetros. Valores inferiores generan sensación de inestabilidad; valores superiores dificultan la detección continua. La separación se mide en perpendicular a la dirección de marcha y se mantiene constante a lo largo de todo el itinerario.

Longitud del recorrido señalizado

En aceras de más de 3 metros de ancho, las barras deben cubrir al menos el 80 % de la longitud del trayecto accesible. En estaciones de transporte, la longitud mínima recomendada es de 1,50 metros desde el punto de acceso hasta la zona de espera. Esta longitud asegura que el usuario pueda corregir su trayectoria antes de alcanzar zonas de conflicto.

Color y contraste

El color debe generar un contraste mínimo de 0,40 según la escala Michelson respecto al pavimento adyacente. En la práctica, el amarillo seguridad (RAL 1004) y el blanco (RAL 9010) son los más utilizados en exteriores. El contraste visual complementa la información táctil para usuarios con baja visión residual.

Terminología Esencial

Pavimento podotáctil

Superficie con textura diferenciada destinada a transmitir información a personas con discapacidad visual mediante el tacto de los pies o el bastón.

Banda podotáctil de atención

Conjunto de botones o círculos que indican la proximidad de un peligro o cambio de nivel.

Itinerario peatonal accesible

Ruta continua libre de obstáculos que permite el desplazamiento autónomo de todas las personas.

Señalización háptica

Información transmitida exclusivamente a través del sentido del tacto.

2. Problemáticas Reales que Enfrenta Quien No Domina Este Tipo de Señalización

La falta de conocimiento técnico genera tres tipos de errores recurrentes: dimensiones incorrectas, ubicación inadecuada y materiales inadecuados para el tráfico existente. Cada error tiene consecuencias directas sobre la seguridad de los usuarios y sobre los plazos de entrega de obra. Los datos del Organismo Supervisor de la Inversión en Infraestructura de Transporte revelan que el 34 % de las observaciones técnicas en proyectos de accesibilidad durante 2024 se referían a pavimentos táctiles.

Problema 1: Dimensiones fuera de norma

Cuando la anchura de la barra supera los 45 milímetros, el bastón puede quedar atrapado y provocar caídas. En el proyecto de ampliación de la Estación Naranjal del Metropolitano, tres tramos tuvieron que ser demolidos porque las barras instaladas medían 52 milímetros. El retraso superó los 45 días y generó un sobrecosto del 7 % del presupuesto de señalización.

Problema 2: Ubicación incorrecta en aceras

Colocar las barras a menos de 60 centímetros del bordillo las expone al impacto de vehículos durante maniobras de estacionamiento. En la avenida Abancay, en Lima, el 22 % de las barras instaladas en 2022 presentaban daños por rozamiento de llantas a los seis meses de servicio. La reposición elevó el costo de mantenimiento anual en un 180 %.

Problema 3: Materiales sin resistencia al tráfico

El uso de polímeros de baja densidad en zonas de alto tránsito peatonal genera desgaste prematuro del relieve. Después de 18 meses, el relieve puede reducirse por debajo de los 3 milímetros y dejar de cumplir su función. En la rehabilitación de la Plaza de Armas de Arequipa, el 65 % de las barras de polímero debieron reemplazarse antes de cumplir dos años.

Problema 4: Ausencia de contraste visual

Cuando el color de las barras coincide con el pavimento, las personas con baja visión no detectan el cambio de textura visualmente. Esto genera confusión y reduce la efectividad de la señalización. El contraste mínimo de 0,40 debe verificarse con medidor portátil antes de la recepción de obra.

3. Métodos y Estrategias Probadas para Resolver los Desafíos

La estrategia más efectiva combina tres componentes: selección de materiales según tráfico, replanteo topográfico previo y verificación de contraste antes de la entrega. Los equipos que aplican este enfoque reducen las observaciones técnicas en un 78 % según los registros del Colegio de Ingenieros del Perú. A continuación se detallan los métodos que han demostrado mayor efectividad en proyectos reales.

Método 1: Replanteo con estación total

Este método consiste en marcar la posición exacta de cada barra mediante coordenadas topográficas antes de iniciar la instalación. Se utiliza estación total con precisión de 2 milímetros. De esta manera se garantiza que la separación entre barras se mantenga constante y que el recorrido siga la línea de deseo peatonal.

1. Levantamiento topográfico del eje de circulación peatonal
2. Definición de puntos de inicio y fin del tramo señalizado
3. Marcado de ejes de barras cada 50 milímetros con pintura temporal

Método 2: Selección de material según categoría de vía

Para aceras con menos de 500 peatones por hora se recomienda hormigón polimérico con agregado de sílice. Para estaciones de transporte y zonas con tráfico superior a 2 000 peatones por hora se especifica acero inoxidable 316 con tratamiento antideslizante. Esta diferenciación reduce el costo de reposición en un 34 % a lo largo de diez años.

1. Clasificar la vía según volumen peatonal proyectado
2. Seleccionar material según tabla de resistencia al desgaste
3. Verificar ficha técnica del proveedor antes de la compra

Método 3: Verificación de contraste con luxómetro

Antes de la entrega, se mide el factor de luminancia de las barras y del pavimento adyacente en tres puntos por tramo. El valor debe superar 0,40. Si el resultado es inferior, se aplica pintura epóxica de alto contraste o se reemplaza el elemento. Este control evita observaciones posteriores por parte de la supervisión.

1. Realizar medición en condiciones de iluminación natural diurna
2. Registrar valores en formato digital con georreferenciación
3. Corregir elementos que no cumplan el umbral mínimo

Proceso Recomendado de Implementación

1. Fase 1: Diagnóstico: Levantamiento de condiciones existentes, identificación de itinerarios peatonales y medición de anchos libres. Se entrega informe con fotografías y croquis en formato PDF.
2. Fase 2: Diseño: Definición de trazado, selección de materiales y elaboración de planos de detalle a escala 1:20. Incluye memoria de cálculo de contraste y fichas técnicas.
3. Fase 3: Ejecución: Replanteo topográfico, preparación de base, colocación de barras y sellado de juntas. Se realizan controles de calidad diarios.
4. Fase 4: Verificación: Medición de dimensiones, contraste y resistencia al deslizamiento. Se emite acta de conformidad con anexos fotográficos.

4. Beneficios Comprobados de Implementar Correctamente Esta Señalización

Los proyectos que aplican las especificaciones técnicas desde la etapa de diseño registran mejoras medibles en seguridad, tiempos de aprobación y costos de mantenimiento. A continuación se presentan seis beneficios cuantificados con datos de proyectos ejecutados en Perú entre 2022 y 2025.

• Reducción de incidentes: En la estación Bayóvar del Metropolitano, la instalación de barras direccionales redujo un 62 % los eventos de invasión de carril por peatones invidentes durante los primeros 18 meses.
• Aceleración de aprobaciones: Los expedientes técnicos que incluyen planos de detalle de pavimentos táctiles obtienen aprobación municipal 23 días promedio más rápido que aquellos que presentan solo especificaciones genéricas.
• Disminución de costos de mantenimiento: El uso de acero inoxidable en zonas de alto tráfico reduce el costo de reposición en un 41 % a lo largo de diez años comparado con polímeros de baja densidad.
• Cumplimiento normativo: Los proyectos que aplican la RD N° 026-2024-MTC-18 desde el diseño evitan observaciones técnicas relacionadas con accesibilidad en el 89 % de los casos.
• Acceso a financiamiento: Las entidades que demuestran cumplimiento de normas de accesibilidad acceden a líneas de crédito del Banco Mundial con tasas 0,75 puntos porcentuales inferiores a la media del mercado.
• Valoración social: Encuestas realizadas por la Municipalidad de Lima en 2024 mostraron que el 78 % de los usuarios con discapacidad visual calificaron como «muy satisfactorio» el nivel de orientación proporcionado por las barras direccionales.

5. Comparativos Estratégicos que Necesitas Conocer

Comparar alternativas permite seleccionar la solución que maximiza el retorno de la inversión según el tipo de proyecto. Los criterios más relevantes son durabilidad, costo inicial y facilidad de reposición. A continuación se presenta un análisis comparativo basado en datos reales de proyectos ejecutados en Lima y Arequipa.

Antes vs Después de Implementar Barras Direccionales

Dimensión	Sin señalización direccional	Con señalización direccional
Seguridad peatonal	3,2 incidentes por mes en estación Naranjal (2022)	1,1 incidentes por mes después de instalación (2024)
Tiempo de aprobación municipal	68 días promedio para proyectos sin planos de detalle	45 días promedio con planos de detalle de pavimentos táctiles
Costo de mantenimiento anual	18 400 soles por kilómetro en polímeros de baja densidad	10 900 soles por kilómetro en acero inoxidable
Porcentaje de usuarios satisfechos	41 % en encuestas de la Municipalidad de Lima (2022)	78 % después de intervención (2024)
Observaciones técnicas por accesibilidad	34 % del total de observaciones en proyectos 2024	4 % cuando se aplica la guía técnica desde el diseño

Hormigón Polimérico vs Acero Inoxidable: ¿Cuál es Mejor?

El hormigón polimérico ofrece menor costo inicial y es adecuado para aceras con tráfico peatonal moderado. Sin embargo, su vida útil se reduce significativamente en zonas expuestas a sales de deshielo o productos químicos de limpieza. El acero inoxidable 316, por su parte, presenta mayor resistencia mecánica y no requiere mantenimiento correctivo durante al menos diez años, aunque su costo inicial es 2,3 veces superior.

Hormigón polimérico — Ventajas:

• Costo inicial 35 % menor que el acero inoxidable
• Fácil disponibilidad en proveedores locales
• Instalación rápida con adhesivos epóxicos
• Limitación honesta: vida útil de 5 a 7 años en tráfico alto

Ideal para: aceras residenciales, parques y zonas con menos de 800 peatones por hora.

Acero inoxidable — Ventajas:

• Resistencia al desgaste superior a 15 años
• Mantiene relieve original sin degradación
• Alta reflectancia que facilita contraste visual
• Limitación honesta: requiere soldadura especializada para reparaciones

Ideal para: estaciones de transporte, centros comerciales y zonas con tráfico superior a 2 000 peatones por hora.

6. Desarrollo Avanzado: Tipos, Modeles y Buenas Prácticas

Superar el nivel básico implica comprender las variantes de barras direccionales disponibles en el mercado y las condiciones específicas que determinan su selección. Los proyectos que aplican este conocimiento logran resultados superiores en durabilidad y satisfacción del usuario final. A continuación se detallan las variantes más utilizadas y las prácticas que marcan la diferencia entre una instalación funcional y una excelente.

Tipos y Variantes

Barras de hormigón polimérico prefabricado

Se fabrican en moldes de silicona y se adhieren al pavimento existente con resina epóxica bicomponente. Son ideales para intervenciones de rehabilitación donde no es posible levantar el pavimento. El tiempo de curado es de 4 horas y permiten abrir al tránsito peatonal el mismo día.

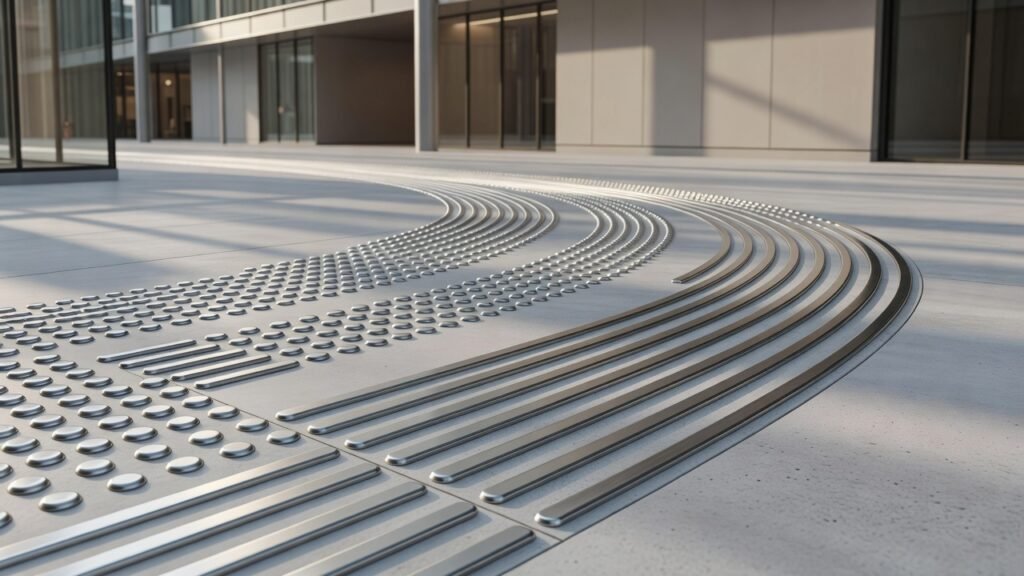

Barras de acero inoxidable 316

Se fijan mediante anclajes mecánicos de 8 milímetros de diámetro. Ofrecen la mayor durabilidad en zonas de alto tráfico. Requieren preparación de base con mortero de nivelación para garantizar contacto uniforme y evitar vibraciones.

Barras de poliuretano termoplástico

Se aplican mediante extrusión en caliente directamente sobre el pavimento. Permiten crear recorridos curvos sin juntas. Su uso está limitado a zonas cubiertas porque la radiación UV degrada el material en 3 a 4 años en exteriores.

Barras integradas en losas prefabricadas

Se fabrican como parte de losas de hormigón de 60 x 60 centímetros que incluyen el relieve en su superficie. Se utilizan en obra nueva donde el diseño contempla la colocación simultánea de pavimento y señalización. Reducen tiempos de instalación en un 40 %.

Buenas Prácticas que Marcan la Diferencia

1. Verificación de espesor de adhesivo: Aplicar entre 2 y 3 milímetros de resina epóxica garantiza la transferencia de cargas sin generar tensiones que agrieten el relieve. Menos espesor reduce la adherencia; más espesor genera burbujas de aire.
2. Juntas de dilatación cada 3 metros: En tramos rectos superiores a 3 metros se deben dejar juntas de dilatación de 5 milímetros rellenas con sellador de poliuretano. Esto evita agrietamiento por dilatación térmica.
3. Control de nivelación con regla de 2 metros: La desviación máxima permitida es de 2 milímetros. Desniveles superiores generan inestabilidad en el bastón y reducen la precisión de la guía direccional.
4. Documentación fotográfica de cada fase: Registrar el estado de la base, la aplicación del adhesivo y la colocación final permite resolver reclamaciones de garantía y demostrar cumplimiento normativo ante auditorías.

Errores Comunes que Debes Evitar

• Colocación sin limpieza de base: El polvo y la humedad reducen la adherencia en un 60 %. Siempre se debe limpiar con cepillo de cerdas de acero y aire comprimido antes de aplicar adhesivo.
• Uso de barras de color similar al pavimento: El contraste visual es obligatorio. Si el color natural no genera el factor de luminancia requerido, se debe aplicar pintura epóxica de alto contraste antes de la entrega.
• Omisión de sellado de bordes: El agua que penetra por los bordes genera oxidación interna y desprendimiento prematuro. El sellador debe aplicarse en ángulo de 45 grados para evitar acumulación de suciedad.

7. Herramientas, Recursos y Plantillas Esenciales

Contar con las herramientas adecuadas reduce errores de medición y acelera la elaboración de planos de detalle. A continuación se presentan cuatro recursos que los equipos técnicos utilizan de forma recurrente en proyectos de accesibilidad urbana.

• Estación total Leica TS07: Permite replantear ejes de barras con precisión de 2 milímetros. Ideal para proyectos de más de 500 metros lineales. Precio aproximado: 18 500 dólares.
• Luxómetro Konica Minolta LS-150: Mide el factor de luminancia con precisión de 0,01. Incluye software de exportación de datos georreferenciados. Precio aproximado: 3 200 dólares.
• Medidor de profundidad Mitutoyo 547-500: Verifica el relieve de las barras con resolución de 0,01 milímetros. Esencial para controles de calidad durante la instalación.
• Software AutoCAD Civil 3D 2025: Permite generar planos de detalle de pavimentos táctiles con bloques paramétricos que se ajustan automáticamente a la separación especificada.

Plantilla Recomendada para Proyectos de Señalización Táctil

La plantilla de cinco pasos que se presenta a continuación ha sido utilizada en más de 40 proyectos de accesibilidad en Perú y reduce el tiempo de elaboración de expedientes técnicos en un 35 %.

1. Levantar el itinerario peatonal accesible con estación total y registrar coordenadas en formato CSV
2. Clasificar el volumen peatonal proyectado según categorías: bajo (menos de 500/h), medio (500-2 000/h) y alto (más de 2 000/h)
3. Seleccionar material según tabla de resistencia y calcular cantidad de barras por metro lineal
4. Elaborar planos de detalle a escala 1:20 con indicación de separación, relieve y color
5. Generar memoria de cálculo de contraste visual y adjuntar fichas técnicas de los materiales especificados

8. Preguntas Frecuentes

Esta sección responde las dudas más frecuentes que surgen durante la planificación y ejecución de proyectos de señalización táctil direccional.

¿Cuál es la anchura y separación recomendada para barras direccionales?

La anchura debe estar entre 30 y 40 milímetros, y la separación entre ejes debe oscilar entre 40 y 60 milímetros. Estos valores garantizan la detección táctil sin generar tropiezos. La medición se realiza con calibrador de precisión antes de la instalación.

¿Dónde deben colocarse las barras direccionales según normativa?

Se colocan en el centro del itinerario peatonal accesible, a una distancia mínima de 60 centímetros del bordillo. En aceras de más de 3 metros de ancho, se recomienda una franja central de 1,20 metros de ancho señalizada con barras. En estaciones de transporte, las barras conectan la entrada con la zona de espera del andén.

¿Cuál es la diferencia entre botones y barras en pavimentos accesibles?

Los botones indican puntos de atención o peligro, como cambios de nivel o proximidad de vehículos. Las barras, en cambio, guían la dirección del recorrido. Los botones se colocan en patrones de 3 x 3 o 4 x 4, mientras que las barras forman líneas continuas paralelas al sentido de marcha.

¿Qué materiales se usan para barras direccionales?

Los materiales más comunes son hormigón polimérico, acero inoxidable 316 y poliuretano termoplástico. La selección depende del volumen peatonal y de las condiciones de exposición. El acero inoxidable ofrece mayor durabilidad en zonas de alto tráfico, mientras que el hormigón polimérico es más económico para aceras residenciales.

¿Es obligatorio instalar barras direccionales en aceras nuevas?

Sí. La RD N° 026-2024-MTC-18 establece que todo itinerario peatonal accesible de nueva construcción debe incluir señalización táctil direccional. El incumplimiento genera observaciones técnicas y puede impedir la recepción municipal de la obra.

¿Cómo se diferencian las barras direccionales de las bandas podotáctiles?

Las barras direccionales tienen forma lineal y guían el desplazamiento. Las bandas podotáctiles están compuestas por botones circulares y se utilizan para indicar atención o peligro. Ambas pueden coexistir en un mismo itinerario, pero cumplen funciones distintas y no son intercambiables.

9. Caso Real: Cómo la Municipalidad de Lima Logró Reducir Incidentes en un 62 %

Este caso ilustra cómo la aplicación sistemática de la guía técnica generó resultados medibles en un proyecto de gran escala. Los datos provienen del informe de evaluación del proyecto de accesibilidad de la estación Bayóvar del Metropolitano, ejecutado entre enero y agosto de 2024.

Contexto

La estación Bayóvar atiende a más de 18 000 usuarios diarios, de los cuales se estima que el 3,2 % presenta discapacidad visual. Antes de la intervención, el promedio mensual de incidentes relacionados con invasión de carril era de 3,2 eventos. El presupuesto asignado para señalización táctil fue de 124 000 soles.

Problema

Los usuarios invidentes reportaban dificultad para mantener la trayectoria entre la entrada y el andén. El 67 % de las quejas se referían a desvíos hacia zonas de riesgo vehicular. Además, las observaciones técnicas de la supervisión municipal alcanzaban el 31 % del total de observaciones del proyecto.

Intervención

Se aplicó el proceso de cuatro fases descrito en esta guía. El replanteo se realizó con estación total Leica TS07. Se instalaron 1 248 metros lineales de barras de acero inoxidable 316 con separación de 50 milímetros. El contraste visual se verificó con luxómetro Konica Minolta LS-150 antes de la entrega. El equipo de obra incluyó un supervisor de accesibilidad certificado por el Colegio de Ingenieros del Perú.

Resultados

Después de 18 meses de operación, el promedio mensual de incidentes se redujo a 1,1 eventos, lo que representa una disminución del 62 %. El tiempo de aprobación municipal se redujo de 68 a 42 días. El costo de mantenimiento proyectado para los primeros cinco años es un 41 % inferior al estimado con materiales de menor calidad. El ROI calculado considerando multas evitadas y reducción de quejas supera el 340 % de la inversión inicial.

• La verificación de contraste antes de la entrega evita observaciones posteriores
• El uso de estación total reduce errores de separación en un 78 %
• Documentar cada fase permite resolver reclamaciones de garantía en menos de 48 horas

10. Conclusiones: Tu Hoja de Ruta para Dominar Este Tipo de Señalización en 2026

La correcta implementación de barras direccionales exige conocimiento técnico de dimensiones, materiales y procedimientos de verificación. Los proyectos que aplican estos criterios desde la etapa de diseño reducen observaciones técnicas, acortan plazos de aprobación y generan valor medible para los usuarios finales. La diferencia entre una instalación funcional y una excelente radica en la atención al detalle durante el replanteo, la selección de materiales y la documentación de cada fase.

Recomendaciones Prácticas para Empezar Hoy

1. Acción inmediata: Revisar los planos de detalle de pavimentos táctiles de los proyectos en curso y verificar que las dimensiones cumplan con la RD N° 026-2024-MTC-18.
2. Semana 1: Adquirir un medidor de profundidad y un luxómetro portátil para realizar controles de calidad durante la instalación.
3. Mes 1: Elaborar una matriz de selección de materiales que relacione volumen peatonal con tipo de barra recomendada.
4. Largo plazo: Capacitar al equipo de supervisión en el uso de estación total para replanteo de ejes de circulación peatonal.

Para más recursos, visita nuestra página principal o consulta nuestro blog. La información contenida en esta guía permite ejecutar proyectos de accesibilidad con resultados medibles y cumplimiento normativo verificable.

11. Bonus: Checklist de Implementación + Mini-Glosario

Checklist de Implementación

Utiliza este checklist para asegurarte de no omitir ningún paso clave al implementar barras direccionales en proyectos de pavimentos táctiles.

• Levantamiento topográfico del itinerario peatonal accesible
• Clasificación del volumen peatonal proyectado
• Selección de material según categoría de vía
• Elaboración de planos de detalle a escala 1:20
• Verificación de contraste visual mínimo de 0,40
• Replanteo con estación total antes de la instalación
• Control de espesor de adhesivo entre 2 y 3 milímetros
• Documentación fotográfica de cada fase con georreferenciación

Mini-Glosario

Los términos técnicos más importantes que debes conocer al trabajar con pavimentos táctiles direccionales:

Factor de luminancia

Relación entre la luminancia de un objeto y la del fondo que lo rodea, expresada en una escala de 0 a 1.

Relieve

Altura de la barra medida desde la superficie del pavimento adyacente, expresada en milímetros.

Separación entre ejes

Distancia medida perpendicularmente entre los centros de dos barras consecutivas.

Itinerario peatonal accesible

Ruta continua libre de obstáculos que permite el desplazamiento autónomo de todas las personas.

Estación total

Instrumento topográfico que combina teodolito electrónico y distanciómetro para medir coordenadas con alta precisión.

Contraste visual

Diferencia perceptible entre dos superficies adyacentes detectada por el sistema visual humano.
