10 Planos Imprescindibles para su Almacén de Químicos

1. Plano de Segregación por Incompatibilidad Química

El plano más vital. Utilizando la matriz de incompatibilidades, este diseño define qué estanterías pueden estar adyacentes y cuáles deben estar separadas por muros cortafuegos o distancias mínimas (habitualmente 5 metros) para evitar reacciones en cadena.

2. Planimetría de Contención Secundaria (Cubetos)

Detalla la ubicación de los cubetos de retención fijos o móviles. El plano debe demostrar matemáticamente que el volumen de contención cumple con la regla del 110%, evitando que un derrame llegue al alcantarillado o suelo natural.

3. Plano de Ventilación Forzada y Control de Vapores

Identifica la ubicación de los extractores y los flujos de aire. En 2026, los planos deben asegurar que no existan «bolsas de gas» estancadas, especialmente en sustancias más pesadas que el aire que requieren extracción a baja altura.

4. Diseño de Estanterías Anticorrosión y Carga

Plano detallado del layout de racks. Debe especificar materiales resistentes a la corrosión y anclajes antisísmicos. La altura máxima y la carga por nivel deben estar claramente rotuladas para evitar colapsos estructurales.

5. Plano de Rutas de Evacuación y Salidas de Emergencia

Específico para entornos químicos. Las rutas deben ser directas, con pasillos de al menos 1.20 m libres de obstáculos. El plano debe mostrar la ubicación de las duchas de emergencia y lavaojos en el trayecto de salida.

6. Plano de Instalación de Protección Contra Incendios (PCI)

Detalle de rociadores, detectores de humo/calor y extintores específicos (polvo BC, CO2 o espuma). En áreas de inflamables, el plano debe contemplar sistemas de extinción automática por inundación de gas o espuma.

7. Ubicación de Kits de Contención de Derrames

Identifica los puntos estratégicos (máximo cada 10-15 metros) donde se sitúan los absorbentes, barreras y EPIs de emergencia. Un acceso rápido al kit, marcado en el plano, reduce el impacto de un vertido en un 50%.

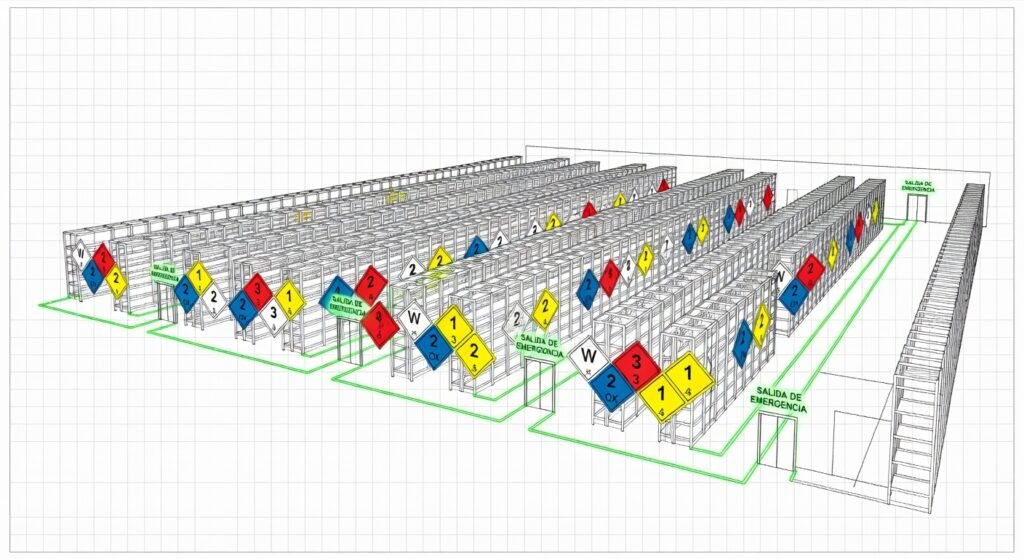

8. Plano de Señalización GHS y Diamante NFPA

Muestra la ubicación de los carteles de peligro en cada sección del almacén. Cada pasillo debe tener un plano índice que indique qué sustancias se encuentran allí y sus riesgos asociados según el sistema GHS.

9. Plano de Instalaciones Eléctricas Antideflagrantes (ATEX)

Para almacenes con riesgo de atmósferas explosivas. El plano define las «Zonas 0, 1 y 2» y certifica que toda la iluminación, interruptores y motores son de tipo ATEX para evitar chispas.

10. Plano de Gestión de Residuos y Envases Vacíos

Área delimitada para el almacenamiento temporal de residuos peligrosos antes de su disposición final. Debe contar con las mismas medidas de contención que el área de productos nuevos para evitar contaminación cruzada.

Guía de Implementación en 5 Pasos

1. Auditoría de Sustancias (Inventario GHS): Clasifique cada producto por su ficha de datos de seguridad (SDS). El plano nace del conocimiento profundo del inventario.

2. Mapeo de Incompatibilidades: Use una matriz de cruce para decidir la ubicación de los racks. Nunca coloque ácidos junto a bases o inflamables junto a comburentes.

3. Diseño de la Envolvente (EI 120): Si almacena grandes cantidades, el plano debe prever muros de resistencia al fuego de al menos 120 minutos para sectorizar riesgos.

4. Simulación de Derrames en Plano: Verifique visualmente que un vertido en el punto más alejado sea contenido por la pendiente del suelo o los cubetos de retención.

5. Revisión y Certificación APQ: Un organismo de control autorizado (OCA) debe validar que lo plasmado en los planos cumple con la normativa de seguridad industrial vigente.

Preguntas Frecuentes

¿Es obligatorio el plano de ventilación si los envases están cerrados? Sí. El riesgo de micro-fugas o roturas accidentales exige una renovación de aire constante (habitualmente 10-12 renovaciones/hora en zonas críticas) para mantener los niveles de toxicidad o inflamabilidad por debajo de los límites de riesgo.

¿Puedo almacenar químicos en estanterías de madera o metal simple? Para sustancias corrosivas, el metal simple se degrada rápidamente, comprometiendo la estructura. Los planos deben especificar estanterías galvanizadas o con recubrimientos epóxicos especiales para garantizar una vida útil superior a 10 años.

Conclusión y Acción Inmediata

En 2026, la excelencia operativa en la industria química depende de la prevención arquitectónica. Los Planos para Almacenes de Químicos bajo el estándar CCIMA transforman una bodega peligrosa en una instalación de alto rendimiento, segura para el personal y el medio ambiente.
