10 Elementos Imprescindibles en sus Planos PCI

1. Sectorización de Incendio y Muros Cortafuegos

El plano debe delimitar claramente los sectores de incendio con su resistencia al fuego correspondiente (EI 60, 90, 120). Esto permite a los servicios de emergencia saber cuánto tiempo resistirá una zona antes de que el fuego se propague.

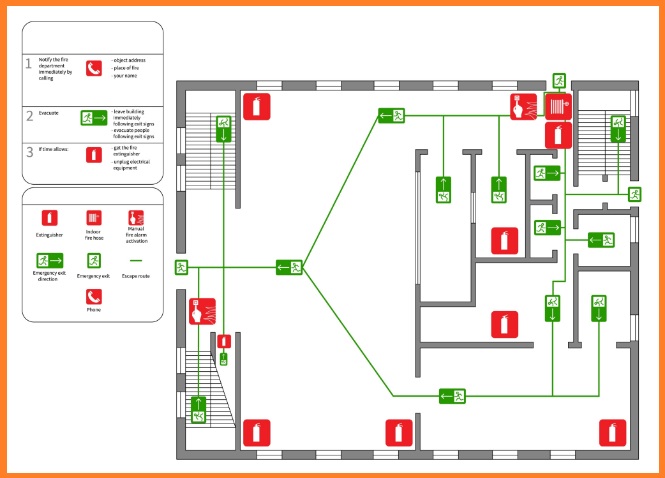

2. Recorrido de Evacuación y Salidas de Emergencia

Indique las rutas principales y alternativas con flechas fotoluminiscentes. En 2026, la normativa exige que los planos muestren la distancia real en metros hasta la «salida de planta» o «salida de edificio».

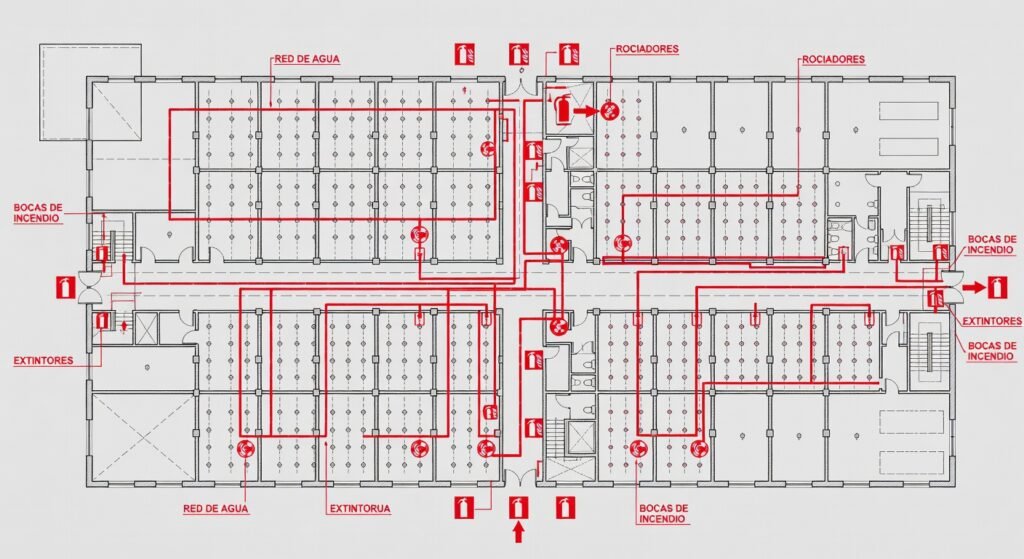

3. Ubicación de Sistemas Automáticos (Rociadores/Sprinklers)

Represente la red de rociadores y sus válvulas de control. Es vital que el plano indique el tipo de agente extintor (agua, espuma, gas) para evitar riesgos eléctricos durante la intervención de bomberos.

4. Cuadro de Alarmas y Central de Incendios

Marque el «cerebro» del sistema. La central debe estar en un lugar de acceso controlado pero fácil de localizar para el jefe de emergencia y los bomberos al llegar al sitio.

5. Columna Seca y Siamesas de Fachada

Elemento crítico para edificios de altura. El plano debe mostrar el punto exacto de conexión para los bomberos en la fachada y las tomas de salida en las plantas superiores.

6. Alumbrado de Emergencia y Señalización

Identifique la posición de cada luminaria de emergencia. El plano debe asegurar que, ante un fallo eléctrico, la ruta de salida esté iluminada con un mínimo de 1 lux en el suelo.

7. Áreas de Riesgo Especial

Garajes, cuartos de calderas, cocinas industriales o salas de servidores deben estar resaltados. Estos locales requieren medidas de protección reforzadas que el plano debe detallar (ej. extinción automática por gas).

8. Puntos de Reunión Exterior

La seguridad no termina en la puerta. El plano debe guiar al personal hasta el «Punto de Reunión» oficial, ubicado en una zona de descarga segura lejos del alcance de caída de vidrios o colapsos estructurales.

9. Dispositivos de Extracción de Humos (SCTUH)

Marque los exutorios y ventiladores de extracción. El control del humo es lo que realmente permite la evacuación; los planos deben mostrar dónde se activan manualmente estos sistemas.

10. Ubicación de Llaves de Corte (Gas/Electricidad)

Indique los puntos de corte de suministros energéticos. Neutralizar estas fuentes es el primer paso para evitar explosiones o electrocuciones durante la lucha contra el fuego.

Guía de Implementación en 5 Pasos

1. Auditoría Técnica del Edificio: Verifique que la distribución actual de tabiques coincide con los planos originales. Cualquier reforma anula la validez de un plano antiguo.

2. Digitalización en formato DWG (BIM): Migre sus planos a formatos editables que permitan actualizaciones rápidas y visualización en dispositivos móviles para los equipos de respuesta.

3. Actualización de Simbología OMI/UNE: Asegúrese de que los iconos sean los estándar internacionales. Un símbolo confuso puede costar minutos fatales.

4. Validación de Distancias de Cobertura: Compruebe que no existan «puntos ciegos» donde un operario deba caminar más de 15m para encontrar un extintor.

5. Instalación de Planos «Usted está aquí»: Coloque copias físicas de los planos en puntos estratégicos, orientados correctamente según la posición del observador.

Preguntas Frecuentes (FAQ)

¿Es obligatorio que un ingeniero certifique los planos de incendios? Sí. Para que los planos tengan validez legal ante una inspección del ayuntamiento o de la comunidad autónoma, deben formar parte de un proyecto o plan de autoprotección firmado por un técnico competente.

¿Con qué frecuencia se deben actualizar estos planos? La normativa exige una revisión periódica. No obstante, CCIMA recomienda actualizarlos inmediatamente después de cualquier cambio arquitectónico o cambio en el uso de los locales.

Conclusión y Acción Inmediata

En 2026, los Planos de Lucha Contra Incendio son la diferencia entre una pérdida controlada y un desastre total. No permita que la obsolescencia documental ponga en riesgo sus activos y la vida de su equipo. Un plano optimizado es la inversión con mayor retorno en la gestión de riesgos de cualquier empresa.

¿Sus planos actuales cumplen con la última actualización del RIPCI? No espere a la próxima auditoría de riesgos. CCIMA ofrece servicios de actualización, diseño y digitalización de planos de protección contra incendios con cumplimiento normativo garantizado.
