Introducción: El Mapa que Define la Supervivencia

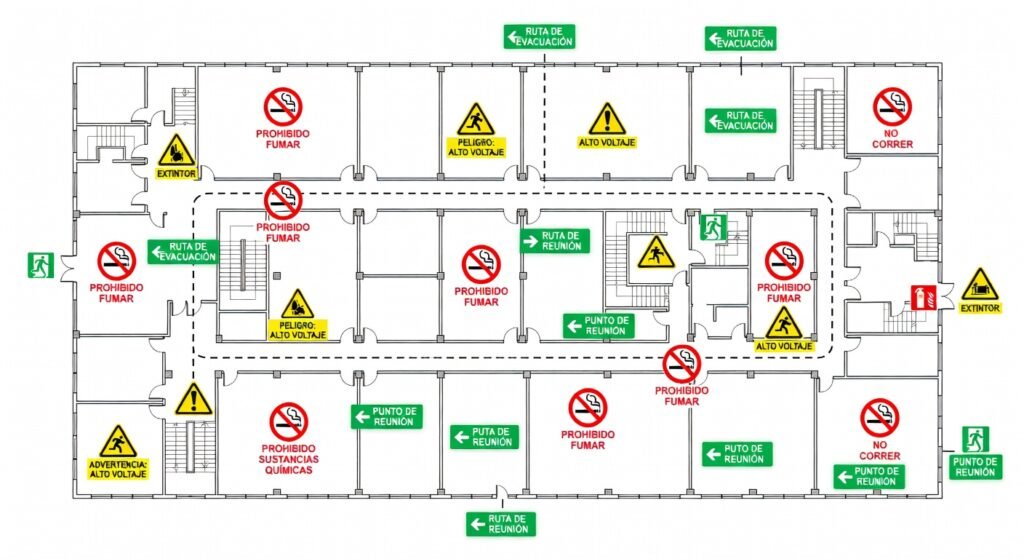

Los Planos de Señalización son la representación gráfica de las medidas de protección y rutas de escape de un edificio. En 2026, la integración de la normativa UNE 23034 y los pictogramas internacionales ISO 7010 exige una estandarización absoluta. Bajo la metodología del Grupo CCIMA, un plano profesional debe permitir que cualquier persona, sin entrenamiento previo, comprenda su ubicación y la ruta más corta hacia una zona segura en menos de 5 segundos.

Propósito de esta guía: Entregar las directrices técnicas para la elaboración de planos de señalización que superen las auditorías más exigentes de Protección Civil y el RIPCI.

Tabla de Requisitos: Componentes Críticos del Plano (Estándar 2026)

10 Estrategias Imprescindibles para Planos de Señalización

1. Uso Exclusivo de Pictogramas ISO 7010

No diseñe sus propios iconos. El uso de la biblioteca ISO 7010 asegura que los símbolos de extintores, salidas de emergencia y primeros auxilios sean reconocidos globalmente. En 2026, los planos que utilicen simbología «creativa» son rechazados automáticamente en las revisiones técnicas.

2. Implementación de la Capa de «Recorrido de Evacuación»

Trace las líneas de flujo desde el punto más remoto de la planta hasta la salida de edificio. El plano debe mostrar claramente la distancia máxima permitida por el CTE (habitualmente 25m o 50m según el riesgo). Si el plano no muestra las distancias, la inspección asumirá que no se han calculado.

3. Ubicación del Marcador «Usted está aquí»

Cada plano físico debe tener un marcador único que indique la posición exacta del observador. Esta posición debe estar orientada de manera que el lado «adelante» del plano corresponda con lo que el usuario ve físicamente frente a él. La falta de orientación es la causa número uno de desorientación en evacuaciones.

4. Detalle de Equipos de Protección Contra Incendios (PCI)

El plano debe ubicar con precisión milimétrica cada extintor, BIE (Boca de Incendio Equipada), pulsador de alarma y detector. Use capas diferenciadas en su software CAD para asegurar que la visibilidad de estos elementos sea prioritaria sobre el mobiliario de oficina.

5. Indicación de Zonas de Refugio y Accesibilidad

En cumplimiento con las normativas de accesibilidad universal de 2026, los planos deben señalar las zonas de refugio para personas con movilidad reducida y las rutas accesibles (rampas/ascensores de emergencia).

6. Inclusión de Instrucciones de Emergencia Claras

Al margen del plano, incluya un cuadro de texto con instrucciones breves: «En caso de incendio: No use el ascensor», «Mantenga la calma», «Diríjase al punto de reunión». El texto debe estar en al menos dos idiomas en zonas de pública concurrencia.

7. Validación de la Escala Gráfica

Incluya siempre una escala gráfica (barra de medida) además de la numérica. Esto permite que, si el plano se fotocopia o se imprime en un tamaño diferente, los inspectores puedan seguir midiendo distancias reales sobre el papel.

8. Diseño de Planos de Sectorización de Incendios

Para edificios industriales o grandes complejos, cuente con un plano específico que muestre los muros cortafuegos y las puertas RF (Resistencia al Fuego). Esto es vital para que los bomberos sepan cómo se comportará el edificio ante la propagación de las llamas.

9. Contraste y Legibilidad Fotoluminiscente

Si el plano va a ser impreso en material fotoluminiscente (obligatorio en muchas jurisdicciones), el diseño debe prever el contraste necesario para que los símbolos sigan siendo legibles cuando las luces se apaguen. Evite fondos oscuros que «coman» la luminiscencia.

10. Digitalización y QR para Acceso Móvil

En 2026, cada plano físico debe incluir un código QR que descargue la versión digital en el móvil del usuario. Esto permite que el personal de seguridad y los servicios de emergencia tengan el mapa de la planta en sus dispositivos durante la intervención.

Guía de Implementación en 5 Pasos (Ingeniería CCIMA)

1. Levantamiento de Planta: Obtenga los planos arquitectónicos finales («As-Built»). Nada genera más multas que un plano de señalización que no coincide con las paredes actuales.

2. Cálculo de Dotación: Determine cuántos extintores y señales se necesitan según la carga de fuego y el área.

3. Montaje de Simbología: Inserte los bloques normalizados en AutoCAD o Revit. Asegure que la escala del símbolo sea legible (mínimo 15mm en impresión).

4. Revisión de Itinerarios: Verifique que ningún recorrido de evacuación atraviese zonas de riesgo o puertas bloqueadas.

5. Impresión y Colocación: Use soportes duraderos y resistentes al fuego. Coloque los planos en los puntos de decisión crítica definidos en su plan de autoprotección.

Preguntas Frecuentes

¿Cada cuánto tiempo se deben actualizar los planos de señalización?

Siempre que haya una reforma estructural, cambio de uso de una zona o cada vez que cambie la normativa técnica local (máximo cada 3 años como buena práctica).

¿Puedo imprimir los planos en papel común?

Solo si están protegidos por un marco ignífugo y cuentan con iluminación de emergencia dedicada. Sin embargo, la recomendación técnica para 2026 es el uso de soportes fotoluminiscentes de Categoría A.

Conclusión: El Valor de la Precisión Técnica

En Enlinea 365 y el Grupo CCIMA, sabemos que un plano bien trazado es la diferencia entre el caos y el control. Los Planos de Señalización son el documento de referencia legal y operativo que garantiza que tu empresa es un lugar seguro. En 2026, la excelencia en seguridad industrial comienza con un plano impecable.
