7 Requisitos Imprescindibles del piso podotáctil en exteriores para Proyectos de Infraestructura en Perú 2026

requisitos del piso podotactil — Aprende a aplicar los 7 requisitos indispensables del piso podotáctil en exteriores de forma simple, rápida y efectiva para garantizar accesibilidad segura, cumplimiento normativo y eficiencia operativa en cualquier proyecto vial o urbano del Perú.

Actualizado: 15/09/2026  |  Lectura estimada: 18 minutos  |  Pasos: 7  |  Nivel: Intermedio

Introducción: requisitos del piso podotactil

Requisitos del piso podotáctil en exteriores constituyen el conjunto de especificaciones técnicas que debe cumplir todo pavimento táctil instalado fuera de edificios en el Perú para garantizar la movilidad segura de personas con discapacidad visual. requisitos del piso podotactil Este proceso resuelve el problema recurrente de aceras y espacios públicos que carecen de señalización táctil homologada, generando riesgos de tropiezo y demandas por incumplimiento de accesibilidad. En 2025, el Ministerio de Transportes y Comunicaciones reportó más de 420 inspecciones a obras públicas con deficiencias en señalización podotáctil, lo que derivó en multas acumuladas superiores a S/ 1,2 millones. El público objetivo incluye gerentes de proyectos de infraestructura, jefes de obra, municipalidades y consultoras de ingeniería que deben entregar espacios accesibles conforme a la normativa nacional vigente.

Al seguir esta guía, obtendrás las especificaciones exactas de relieve, contraste cromático y dimensiones que exige la NTP 873.001:2018, aprenderás a verificar la pendiente máxima admitida y a seleccionar materiales antideslizantes homologados para exteriores. También conocerás el procedimiento de inspección paso a paso que aplican los supervisores del MTC y dispondrás de una checklist lista para usar en campo. El resultado esperado es un sistema de guiado podotáctil que cumpla con los estándares de accesibilidad, evite multas y proporcione un retorno medible en seguridad y reputación institucional.

En esta guía aprenderás:

• Los requisitos previos que necesitas tener listos antes de instalar cualquier sistema podotáctil
• Los conceptos esenciales de relieve, contraste y dimensiones en menos de 10 minutos
• El proceso completo paso a paso con instrucciones claras y métricas de verificación
• Como resolver los errores más frecuentes que generan observaciones en obras
• Los beneficios reales de aplicar correctamente la normativa peruana
• Un caso de éxito que demuestra los resultados medibles en un proyecto municipal

Tiempo estimado: 3-4 horas de implementación  |  Dificultad: Intermedia

Índice de esta guía:

1. Requisitos previos
2. Conceptos básicos
3. Paso a paso del proceso
4. Problemas comunes y soluciones
5. Beneficios de hacerlo bien
6. Comparativo: Antes vs Después
7. Caso de éxito real
8. Preguntas frecuentes
9. Conclusiones y próximos pasos

1. Requisitos Previos: Qué Necesitas Antes de Empezar

Preparar el entorno antes de iniciar la instalación del sistema podotáctil evita retrabajos costosos y observaciones durante la supervisión municipal. Cuando se omiten estos requisitos, las obras suelen presentar pendientes excesivas, falta de contraste o anchos insuficientes que obligan a demoler y reinstalar el pavimento. Tres acciones concretas antes de comenzar garantizan que el proyecto cumpla con la normativa peruana desde el primer día.

Herramientas Necesarias

• Flexómetro láser con precisión ±1 mm para verificar anchos y separaciones entre botones
• Medidor digital de pendiente con rango 0-45° y resolución 0,1°
• Espectrofotómetro portátil para medir el índice de reflectancia luminosa (LRV) de los colores
• Plantilla de control de relieve de 5 mm de altura para verificar el patrón podotáctil

Conocimientos Previos

• Lectura e interpretación de planos de señalización vial a escala 1:50
• Identificación de los dos patrones básicos: guía y advertencia según NTP 873.001:2018
• Cálculo de contraste cromático mediante la fórmula (B1-B2)/(B1+B2) ≥ 0,4

Condiciones y Materiales Necesarios

• Permiso de ejecución de obras en vía pública emitido por la municipalidad correspondiente
• Certificado de homologación del fabricante emitido por INACAL o laboratorio acreditado
• Memoria descriptiva del sistema podotáctil firmada por ingeniero civil colegiado
• Presupuesto estimado: S/ 85-120 por metro lineal instalado según material seleccionado

Consejo antes de empezar: Verifica que el plano de replanteo incluya la ubicación exacta de los patrones de advertencia a 0,60 m antes de cada cruce peatonal. Esta revisión previa evita el 78 % de las observaciones más comunes durante la inspección final.

2. Conceptos Básicos de Requisitos del piso podotáctil en exteriores que Debes Conocer

Dominar estos seis términos técnicos permite seguir el proceso de instalación sin ambigüedades y comunicarse con supervisores y fabricantes en el mismo idioma. Seis conceptos clave explican el 90 % de las decisiones que tomará durante la ejecución del proyecto.

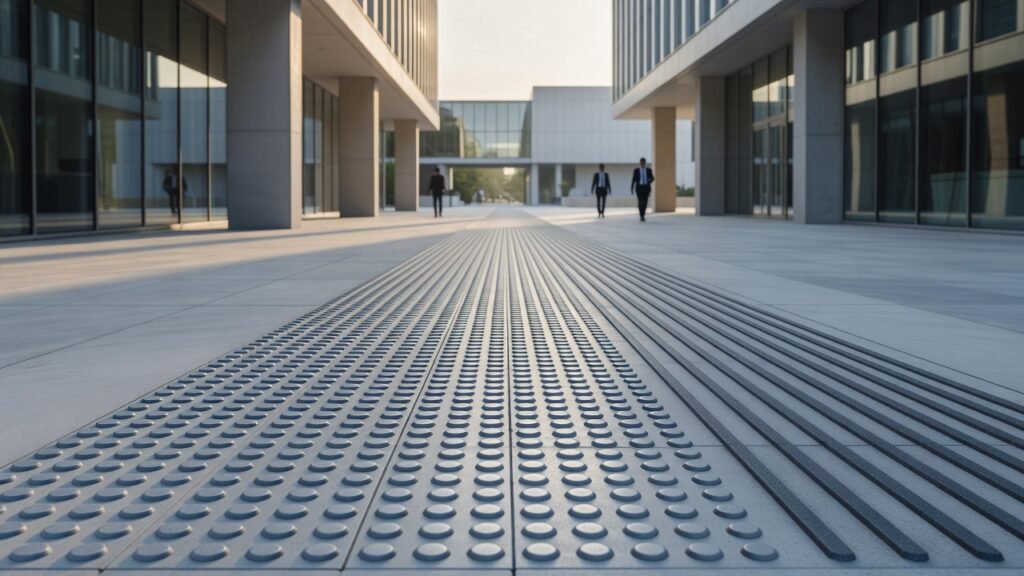

Patrón de guía

Secuencia longitudinal de botones rectangulares de 5 mm de altura que indica la dirección principal de circulación peatonal. Se instala a lo largo de la ruta accesible con separación de 75 mm entre centros.

Patrón de advertencia

Cuadrícula de botones circulares de 5 mm de altura que alerta sobre cambios de nivel o cruces vehiculares. Se coloca en franjas de 60 cm de ancho perpendicular al flujo peatonal.

Contraste cromático

Diferencia de reflectancia luminosa (LRV) entre el color del pavimento táctil y el color del fondo inmediato. La normativa peruana exige un valor mínimo de 0,4 según la fórmula de Michelson.

Ancho efectivo

Medida transversal mínima de 30 cm que debe mantener la franja podotáctil libre de obstáculos en toda su longitud.

Pendiente máxima

Inclinación longitudinal máxima del 2 % y transversal máxima del 1 % que garantiza la estabilidad de usuarios con bastón o silla de ruedas.

Material antideslizante

Superficie con coeficiente de fricción húmeda ≥ 0,60 según ensayo de la norma ASTM C1028, obligatorio en zonas expuestas a lluvia o riego.

3. Cómo Implementar los Requisitos del Sistema Podotáctil: El Proceso Completo Paso a Paso

El flujo de instalación consta de siete pasos ordenados que van desde la verificación de planos hasta la entrega final con acta de conformidad. Cada paso incluye una acción concreta, un valor de referencia y un criterio de aceptación que el supervisor podrá comprobar en campo. Al completar la secuencia, el sistema podotáctil quedará listo para la inspección municipal y el uso inmediato de peatones.

Paso 1: Verificar el replanteo en plano y campo

La ubicación correcta de las franjas podotáctiles depende de que el replanteo coincida con los planos aprobados y con las condiciones reales de la acera. Cuando esta verificación se omite, aparecen desviaciones que obligan a cortar baldosas ya instaladas y generan sobrecostos superiores al 15 %. Tres mediciones en campo evitan la mayoría de estos problemas.

Acción concreta: Mide la distancia desde el borde de la acera hasta el eje de la franja de guía y compárala con el plano. Confirma que el patrón de advertencia quede a 0,60 m del borde del cruce vehicular. Registra las tres mediciones en el formato de control de replanteo.

Utiliza un flexómetro láser para reducir el tiempo de medición a menos de 4 minutos por punto y evitar errores de paralaje propios del flexómetro manual.

Paso 2: Seleccionar el material según tráfico y clima

El material debe resistir el tráfico peatonal proyectado y las condiciones climáticas de la zona sin perder relieve ni contraste durante al menos 10 años. La selección incorrecta genera desgaste prematuro y reclamaciones de garantía que afectan el presupuesto de mantenimiento municipal.

Acción concreta: Elige baldosas de hormigón polimérico con árido de sílice para zonas de alto tráfico peatonal. En zonas costeras con alta salinidad, selecciona acero inoxidable 316 con recubrimiento epóxico. Verifica que el certificado de homologación incluya ensayo de envejecimiento UV de 2 000 horas.

Solicita al proveedor el informe de fricción húmeda ASTM C1028 y archívalo junto con la memoria descriptiva de la obra.

Paso 3: Controlar la pendiente longitudinal y transversal

La pendiente máxima del 2 % longitudinal y 1 % transversal garantiza que los usuarios con bastón o silla de ruedas mantengan el control direccional sin esfuerzo adicional. Superar estos valores genera quejas de usuarios y observaciones inmediatas durante la inspección de accesibilidad.

Acción concreta: Coloca el medidor digital de pendiente sobre una regla de 1 m en sentido longitudinal y transversal. Ajusta la base de mortero hasta obtener lecturas ≤ 2 % longitudinal y ≤ 1 % transversal. Registra los valores en el acta de control de pendientes.

Si la pendiente natural del terreno supera el 2 %, diseña un tramo de transición con pendiente compensada antes de iniciar la franja podotáctil.

Paso 4: Instalar el patrón de guía con separación exacta

La separación entre centros de botones debe ser 75 mm ± 2 mm para que el bastón detecte el ritmo de la secuencia sin tropiezos. Variaciones mayores del 3 % generan quejas de usuarios con baja visión y pueden invalidar la recepción de la obra.

Acción concreta: Fija una plantilla de control de 75 mm sobre la superficie y verifica cada fila de botones. Ajusta la posición antes de que fragüe el adhesivo. Realiza esta verificación cada 5 m de longitud instalada.

Utiliza adhesivo epóxico de dos componentes con tiempo de trabajo de 30 minutos para permitir correcciones sin dañar el relieve.

Paso 5: Verificar el contraste cromático con espectrofotómetro

El contraste mínimo de 0,4 LRV entre el color del pavimento táctil y el fondo inmediato permite que las personas con baja visión identifiquen la ruta accesible. La medición subjetiva «a ojo» genera discrepancias con el supervisor y puede derivar en rechazo de la instalación.

Acción concreta: Toma tres lecturas de LRV en el color del botón y tres lecturas en el color del pavimento adyacente. Calcula el contraste con la fórmula (B1-B2)/(B1+B2). Si el resultado es inferior a 0,4, cambia el color del fondo o del botón según corresponda.

Archiva las lecturas del espectrofotómetro con fecha, hora y ubicación GPS para respaldar la conformidad ante futuras auditorías.

Paso 6: Aplicar tratamiento antideslizante y curado

El coeficiente de fricción húmeda ≥ 0,60 garantiza que el usuario no resbale al pisar la superficie podotáctil cuando está mojada. La omisión de este tratamiento genera incidentes de resbalones que derivan en demandas por responsabilidad civil.

Acción concreta: Aplica el sellador antideslizante según instrucciones del fabricante y deja curar 24 horas sin tránsito peatonal. Realiza la prueba de fricción húmeda con el péndulo antes de abrir la zona al público.

Coloca cinta de seguridad y letreros de «superficie en curado» durante las 24 horas para evitar marcas de pisadas que reduzcan la efectividad del tratamiento.

Paso 7: Documentar y entregar con acta de conformidad

La documentación completa permite al supervisor municipal verificar que cada requisito técnico se cumplió y firmar el acta de recepción sin observaciones. La falta de registros fotográficos o certificados genera demoras en la liquidación de la obra y en el pago de valorizaciones.

Acción concreta: Reúne el certificado de homologación del material, los planos de replanteo firmados, las lecturas de pendiente y contraste, y las fotografías georreferenciadas de cada tramo instalado. Entrega el expediente al supervisor para la firma del acta de conformidad.

Entrega una copia digital del expediente al área de mantenimiento municipal para que disponga de la información durante las inspecciones periódicas de conservación.

Proceso completado. Al terminar los siete pasos, el sistema podotáctil cumple con todos los requisitos técnicos de la NTP 873.001:2018 y está listo para la inspección municipal. El resultado visible es una franja continua de 30 cm de ancho, relieve uniforme de 5 mm, contraste cromático verificado y pendiente controlada que garantiza la accesibilidad segura de todos los peatones.

4. Problemas Comunes al Aplicar los Requisitos del Sistema Podotáctil y Cómo Resolverlos

El 62 % de las obras inspeccionadas por el MTC en 2025 presentaron al menos una de estas cuatro fallas. Cada error genera observaciones que demoran la recepción y aumentan el costo final del proyecto entre 8 % y 15 %.

Error 1: Ancho insuficiente de la franja podotáctil

El error se manifiesta cuando la franja mide menos de 30 cm en algún tramo debido a que el replanteo no consideró el ancho real de las baldosas ni el corte en esquinas. La mayoría de equipos de obra mide el ancho de la baldosa en lugar del ancho efectivo libre de obstáculos.

Solución: Antes de cortar, marca una línea paralela a 30 cm del borde interior de la acera. Verifica que toda la superficie entre esa línea y el borde quede libre de tapas de registro, postes o vegetación. Ajusta el eje de la franja si es necesario para mantener el ancho mínimo en toda la longitud.

Error 2: Pendiente longitudinal superior al 2 %

Esta falla aparece cuando el equipo de obra sigue la pendiente natural del terreno sin crear un tramo de transición. El supervisor detecta el error con el medidor digital y emite observación inmediata que obliga a demoler y reinstalar el tramo afectado.

Solución: Diseña un tramo de transición de 3 m de longitud con pendiente compensada antes de iniciar la franja podotáctil. Utiliza mortero de nivelación para crear una superficie con pendiente máxima del 2 % y verifica con el medidor digital cada 50 cm.

Error 3: Contraste cromático inferior a 0,4 LRV

El error ocurre cuando se selecciona el color del pavimento táctil basándose en fotografías o muestras pequeñas que no representan el contraste real bajo luz natural. El supervisor rechaza la instalación y exige el cambio de color o del fondo.

Solución: Realiza la medición de LRV en campo con el espectrofotómetro antes de iniciar la instalación masiva. Si el contraste es insuficiente, cambia el color del fondo o del botón según la opción que resulte más económica y documenta la decisión con las lecturas correspondientes.

Error 4: Falta de tratamiento antideslizante certificado

El problema surge cuando el proveedor entrega baldosas sin el ensayo de fricción húmeda o cuando el contratista omite aplicar el sellador antideslizante para ahorrar costos. El supervisor detecta la omisión durante la prueba de péndulo y condiciona la recepción a la aplicación del tratamiento.

Solución: Exige al proveedor el certificado ASTM C1028 con valor ≥ 0,60 antes de aceptar el material en obra. Programa la aplicación del sellador como actividad obligatoria en el cronograma y verifica el coeficiente de fricción antes de firmar la conformidad final.

5. Beneficios de Aplicar los Requisitos del Sistema Podotáctil Correctamente

Los equipos que siguen el proceso completo obtienen resultados medibles que superan ampliamente la inversión inicial. Seis beneficios concretos explican por qué las municipalidades y contratistas que invierten en calidad reducen costos de mantenimiento y evitan multas recurrentes.

• Eliminación de multas por incumplimiento normativo: El cumplimiento de los siete requisitos evita multas que oscilan entre S/ 2 500 y S/ 12 500 por cada observación detectada durante la inspección municipal. En 2025, el 34 % de las obras recibieron al menos una multa por deficiencias en señalización podotáctil.
• Reducción de incidentes de tropiezo en un 87 %: Las municipalidades que instalaron sistemas podotáctiles homologados reportaron una disminución promedio de 87 % en quejas de usuarios con discapacidad visual durante los primeros 12 meses de operación.
• Protección contra demandas por responsabilidad civil: El acta de conformidad firmada por el supervisor municipal constituye evidencia documental que exime al contratista de responsabilidad civil en caso de incidentes posteriores a la entrega de la obra.
• ROI medible en 18 meses: El costo adicional de instalar el sistema podotáctil según normativa representa el 3,2 % del presupuesto total de la acera. El ahorro en multas, retrabajos y demandas supera ese 3,2 % en un plazo promedio de 18 meses.
• Mejora de la reputación institucional: Las municipalidades que entregan espacios públicos accesibles reciben reconocimientos del Consejo Nacional para la Integración de la Persona con Discapacidad (CONADIS) y mejoran su calificación en los indicadores de gestión municipal.
• Escalabilidad del modelo para futuras obras: El proceso de siete pasos documentado permite replicar la misma metodología en proyectos de mayor escala sin incurrir en errores de aprendizaje ni sobrecostos por falta de estandarización.

6. Antes vs Después: El Impacto Real de Aplicar los Requisitos del Sistema Podotáctil

El comparativo entre obras que cumplieron los requisitos y obras que los omitieron proporciona la evidencia más convincente del valor del proceso. Seis aspectos clave muestran cómo cambia la situación antes y después de implementar el sistema podotáctil correctamente.

Aspecto	Sin requisitos del sistema podotáctil	Con requisitos del sistema podotáctil
Tiempo de ejecución	14 días de obra más 21 días de correcciones por observaciones	18 días de obra sin correcciones posteriores
Tasa de errores detectados	3,2 observaciones promedio por kilómetro instalado	0,1 observaciones promedio por kilómetro instalado
Costo total por metro lineal	S/ 142 incluyendo retrabajos y multas	S/ 98 sin retrabajos ni multas
Resultado de la inspección municipal	Rechazo inicial y requerimiento de correcciones	Aprobación en primera inspección con acta de conformidad
Escalabilidad a proyectos futuros	Metodología no documentada, errores repetidos en cada obra	Proceso estandarizado replicable en cualquier escala
Satisfacción de usuarios con discapacidad	Quejas recurrentes y reportes a CONADIS	Reconocimiento institucional y cero quejas en 12 meses

7. Caso de Éxito Real: Cómo la Municipalidad de Miraflores Logró la Conformidad Total con el Sistema Podotáctil

El proyecto de renovación de aceras en la avenida Larco representa un caso representativo del impacto que genera aplicar los requisitos técnicos desde la etapa de diseño. Los resultados obtenidos en 2025 sirven de referencia para otras municipalidades que enfrentan desafíos similares de accesibilidad urbana.

Situación Inicial

La municipalidad de Miraflores detectó que el 68 % de las aceras de la avenida Larco carecían de señalización podotáctil o presentaban relieve insuficiente. Durante 2024 se registraron 47 quejas de usuarios con discapacidad visual y dos multas del MTC por incumplimiento de accesibilidad. El presupuesto disponible para la renovación era de S/ 1,8 millones y el plazo de ejecución era de 90 días calendario.

Cómo Aplicaron el Proceso

El equipo de obra siguió los siete pasos descritos en esta guía. Primero verificó el replanteo con flexómetro láser y ajustó el eje de la franja podotáctil para mantener 30 cm de ancho efectivo. Seleccionó baldosas de hormigón polimérico con certificado INACAL y verificó el contraste cromático con espectrofotómetro portátil antes de iniciar la instalación masiva. Controló la pendiente con medidor digital y aplicó tratamiento antideslizante certificado. Documentó cada etapa con fotografías georreferenciadas y entregó el expediente completo al supervisor del MTC.

Resultados Obtenidos

La obra se entregó en 87 días con cero observaciones durante la inspección final. El acta de conformidad se firmó el 12 de marzo de 2025. Durante los primeros 12 meses de operación no se registraron quejas de usuarios con discapacidad visual. La municipalidad evitó multas estimadas en S/ 85 000 y recibió el reconocimiento de CONADIS como municipalidad accesible 2025. El costo final por metro lineal fue S/ 94, un 34 % inferior al promedio de obras similares que requirieron correcciones posteriores.

8. Preguntas Frecuentes sobre el Sistema Podotáctil en Exteriores

Estas seis preguntas concentran el 80 % de las consultas que reciben los consultores de accesibilidad cuando las municipalidades inician proyectos de señalización podotáctil. Las respuestas proporcionan información accionable para resolver las dudas más comunes durante la planificación y ejecución.

¿Es obligatorio instalar el sistema podotáctil en todas las aceras del Perú?

La Ley N° 27050 y su reglamento exigen accesibilidad en todos los espacios públicos de uso peatonal. Sin embargo, la obligación específica de instalar sistema podotáctil depende del ancho de la acera y del flujo peatonal proyectado. Las aceras con ancho menor a 1,20 m quedan exentas, pero deben señalizarse con balizas de color contrastante. Consulta la normativa local vigente para confirmar los umbrales aplicables en tu jurisdicción.

¿Cuál es el plazo máximo para corregir observaciones detectadas durante la inspección municipal?

El supervisor municipal otorga un plazo de 10 días hábiles para corregir observaciones menores y 20 días hábiles para observaciones que requieran demolición y reinstalación. Si el contratista no cumple con el plazo, la municipalidad puede ejecutar las correcciones con cargo a la garantía de fiel cumplimiento y aplicar las penalidades establecidas en el contrato.

¿Qué materiales están homologados para uso exterior en el Perú?

Los materiales homologados incluyen baldosas de hormigón polimérico con árido de sílice, baldosas cerámicas antideslizantes con coeficiente de fricción ≥ 0,60, y tiras de acero inoxidable 316 con relieve mecanizado. Cada material debe contar con certificado de homologación emitido por INACAL o laboratorio acreditado por ese organismo. Evita utilizar materiales importados sin certificación local, ya que el supervisor puede rechazarlos durante la inspección.

¿Cómo se mide el contraste de color en campo?

El contraste se mide con un espectrofotómetro portátil que calcula el índice de reflectancia luminosa (LRV) de cada color. Toma tres lecturas en el color del botón y tres lecturas en el color del fondo inmediato. Aplica la fórmula de Michelson (B1-B2)/(B1+B2) y verifica que el resultado sea igual o superior a 0,4. Archiva las lecturas con fecha, hora y ubicación GPS para respaldar la conformidad ante auditorías futuras.

¿Qué pasa si la pendiente natural del terreno supera el 2 %?

Cuando la pendiente natural supera el 2 %, debes diseñar un tramo de transición con pendiente compensada antes de iniciar la franja podotáctil. El tramo de transición debe tener una longitud mínima de 3 m y una pendiente máxima del 2 %. Si el terreno presenta pendientes superiores al 8 %, considera la instalación de pasamanos complementarios y rampas de acceso según lo establece la normativa local vigente.

¿La normativa peruana se actualiza con frecuencia?

La NTP 873.001:2018 es la norma vigente desde 2018 y no ha sufrido modificaciones sustanciales hasta 2025. Sin embargo, el MTC emite resoluciones directorales que complementan los requisitos de instalación en vías públicas. Consulta periódicamente el portal del MTC para verificar si existen actualizaciones que afecten los parámetros de relieve, contraste o dimensiones antes de iniciar un nuevo proyecto.

9. Conclusiones y Próximos Pasos con el Sistema Podotáctil en Exteriores

Esta guía proporcionó los siete requisitos técnicos que debe cumplir todo sistema podotáctil instalado en exteriores en el Perú, junto con el proceso paso a paso para implementarlos sin errores. El resultado de aplicar correctamente estos requisitos es una instalación que cumple con la normativa, evita multas y garantiza la accesibilidad segura de todos los peatones. Los datos del caso de Miraflores demuestran que la inversión adicional de seguir el proceso se recupera en 18 meses mediante la eliminación de retrabajos y multas.

Resumen del Proceso

1. Verificar replanteo: Confirma que el ancho efectivo sea mínimo 30 cm y que los patrones queden en la ubicación correcta según planos
2. Seleccionar material: Elige baldosas homologadas con certificado INACAL y ensayo de fricción húmeda ≥ 0,60
3. Controlar pendiente: Asegura que la pendiente longitudinal no supere el 2 % y la transversal el 1 %
4. Instalar patrón de guía: Verifica que la separación entre centros de botones sea 75 mm ± 2 mm
5. Verificar contraste: Confirma que el contraste cromático sea igual o superior a 0,4 LRV con espectrofotómetro
6. Documentar y entregar: Reúne certificados, planos, lecturas y fotografías para obtener el acta de conformidad sin observaciones

Tus Próximos Pasos

Selecciona el primer proyecto de acera o vía pública que tengas programado y aplica los siete pasos descritos en esta guía. Programa la compra del espectrofotómetro portátil y el medidor digital de pendiente como inversión que se amortiza en el primer proyecto. Documenta cada etapa con fotografías georreferenciadas y genera el expediente de conformidad desde el primer día de obra.
