Introducción: El Plano como Documento Vivo y Vulnerable

En la ejecución de proyectos de ingeniería en 2026, el plano físico sigue siendo la hoja de ruta crítica en el terreno, especialmente en excavaciones y cimentaciones donde la conectividad digital puede fallar. Sin embargo, un plano ilegible no es solo un inconveniente; es un riesgo legal y de seguridad. Según el INSST, la pérdida de información por degradación del papel es responsable de errores de ejecución que cuestan miles de euros en reprocesos. Bajo los estándares de CCIMA, implementar protocolos de protección avanzada asegura que la información técnica permanezca íntegra desde la primera piedra hasta la entrega final, elevando el ROI del proyecto al minimizar tiempos muertos.

Propósito de esta guía: Proporcionar a residentes de obra, arquitectos y supervisores de seguridad las tácticas necesarias para resguardar la planimetría contra los agentes ambientales y el uso intensivo.

Comparativa: Métodos de Protección de Planos (2026)

7 Estrategias Imprescindibles de Protección de los Planos

1. Laminado PET de Alta Micra (Antihumedad Pro)

A diferencia del plastificado simple, el laminado con termo-sellado de 100 micras crea una barrera impenetrable. En climas húmedos como el de Ventanilla o el Callao, esto evita que el papel absorba la humedad ambiental, manteniendo la rigidez y legibilidad del plano por más de 3 meses de uso continuo.

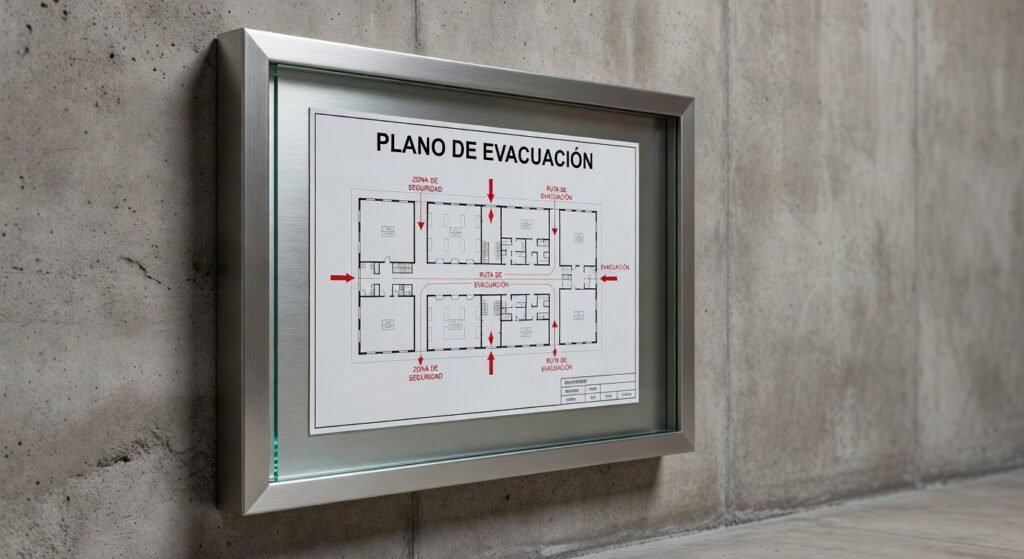

2. Estaciones de Consulta con Marcos Antirreflejantes

Instalar marcos especializados en puntos estratégicos de la obra permite consultar los planos sin tocarlos con manos sucias o mojadas. La tecnología antirreflejante de CCIMA asegura que el sol directo no impida la lectura de cotas críticas, reduciendo errores de interpretación en un 40%.

3. Uso de Contenedores y Cajas Selladas IP65

Para el almacenamiento de planos que no están en uso inmediato, utilice cajas con certificación IP65 (protección contra polvo y chorros de agua). Elevar estas cajas a 1 metro del suelo en el almacén de obra evita daños por inundaciones repentinas o humedad por capilaridad.

4. Impresión en Sustratos Sintéticos o Siliconados

Si el presupuesto lo permite, migre de los planos en papel común a papeles sintéticos. Estos materiales son intrínsecamente resistentes al agua y al desgarro, eliminando la necesidad de laminación posterior y ofreciendo un ROI inmediato en proyectos de larga duración.

5. Protección UV para Planos Expuestos

La radiación solar degrada las tintas y vuelve quebradizo el papel en menos de 48 horas. Utilice mallas de sombreamiento o lonas sobre las mesas de planos para extender la vida útil de los documentos y proteger la vista de los ingenieros frente al resplandor del papel blanco.

6. Sistema Híbrido: Físico con Respaldo Digital (QR)

Pegue un código QR en la esquina de cada plano físico laminado. Esto permite que, en caso de una duda técnica específica o daño parcial del papel, el operario pueda acceder a la versión digital actualizada desde su dispositivo móvil, garantizando el cumplimiento del RD 1627/1997.

7. Protocolo de Manipulación y Limpieza

Establezca la regla de «limpieza con alcohol isopropílico» para las superficies laminadas. Esto remueve manchas de grasa y barro sin dañar la impresión, asegurando que los planos de seguridad y evacuación sean siempre legibles para todo el personal.

Guía de Implementación en 5 Pasos (Cero Retrasos)

1. Evaluación del Entorno: Identifique los riesgos específicos del sitio (humedad salina, polvo de excavación, exposición solar).

2. Selección del Material CCIMA: Elija entre laminado PET para planos de mano o marcos rígidos para planos de referencia en pared.

3. Proceso de Sellado Térmico: Asegúrese de dejar un borde de 5mm de plástico sobrante al laminar para garantizar que el sellado sea hermético y el agua no se filtre por los costados.

4. Instalación de Estaciones Seguras: Ubique las mesas de planos en zonas elevadas y protegidas por una techumbre provisional (kit de protección civil).

5. Auditoría Semanal de Legibilidad: Cada lunes, el supervisor debe verificar el estado de los planos. Si hay signos de humedad interna o roturas, deben ser reemplazados de inmediato para evitar errores de construcción.

Preguntas Frecuentes

¿Es obligatorio tener planos físicos si ya usamos tablets en obra? Sí. Según la normativa de seguridad y salud en el trabajo, los planos de evacuación y redes críticas deben estar disponibles en formato físico y legible para casos de emergencia donde no haya energía o señal de internet.

¿Cómo evitar que el plano laminado se «enrolle» o pierda forma? El uso de marcos antirreflejantes de CCIMA mantiene el plano totalmente plano y tenso, evitando las deformaciones que sufren los planos laminados que se guardan enrollados.

Conclusión: La Integridad de la Información como Activo

En Enlinea 365 y el Grupo CCIMA, entendemos que un plano es la voz del arquitecto en la obra. La Protección de los Planos es la garantía de que esa voz no se apague por el clima o el descuido. Invertir en una protección adecuada no es un costo extra, es un seguro contra multas de hasta 30,000€ y, sobre todo, una medida fundamental para lograr el objetivo de «cero accidentes» y «cero retrasos» en 2026.

¿Están los planos de su proyecto protegidos contra el invierno que se avecina? No arriesgue su ROI por un papel mojado. En el Grupo CCIMA le asesoramos para implementar estaciones de planos seguras y duraderas.
