7 Razones Imprescindibles para Dominar Señalización en curvas y pendientes en 2026

senalizacion en curvas yAprende a aplicar señalización en curvas y pendientes de forma simple, rápida y efectiva para reducir riesgos viales y cumplir con la normativa local vigente.

Actualizado: 17/07/2026  |  Lectura estimada: 14 minutos  |  Pasos: 6  |  Nivel: Intermedio

Introducción: senalizacion en curvas y

Señalización en curvas y pendientes representa el conjunto de dispositivos y criterios técnicos que advierten a los conductores sobre cambios de dirección y desnivel en la vía. senalizacion en curvas y En Perú, la señalización en curvas y pendientes resulta obligatoria en tramos donde el radio de curvatura o la pendiente longitudinal superan los umbrales establecidos por el Reglamento Nacional de Gestión de Infraestructura Vial. Los datos del Ministerio de Transportes y Comunicaciones indican que más del 30 % de los accidentes en carreteras de sierra ocurren en curvas sin balizas reflectantes o paneles direccionales adecuados.

Esta guía muestra el proceso completo para diseñar, ubicar y verificar la señalización en curvas y pendientes según la normativa peruana vigente. Al terminarla, sabrá calcular distancias de colocación, seleccionar el nivel de reflectancia correcto y documentar cada intervención con actas de conformidad.

En esta guía aprenderás:

  • Los requisitos previos que necesita tener listos antes de intervenir una vía
  • Los conceptos esenciales de señalización en curvas y pendientes en menos de 10 minutos
  • El proceso completo paso a paso con instrucciones claras y verificables
  • Como resolver los errores más frecuentes del proceso
  • Los beneficios reales de aplicarlo correctamente en proyectos viales
  • Un caso de éxito que demuestra los resultados medibles

Tiempo estimado: 4 horas  |  Dificultad: Intermedia

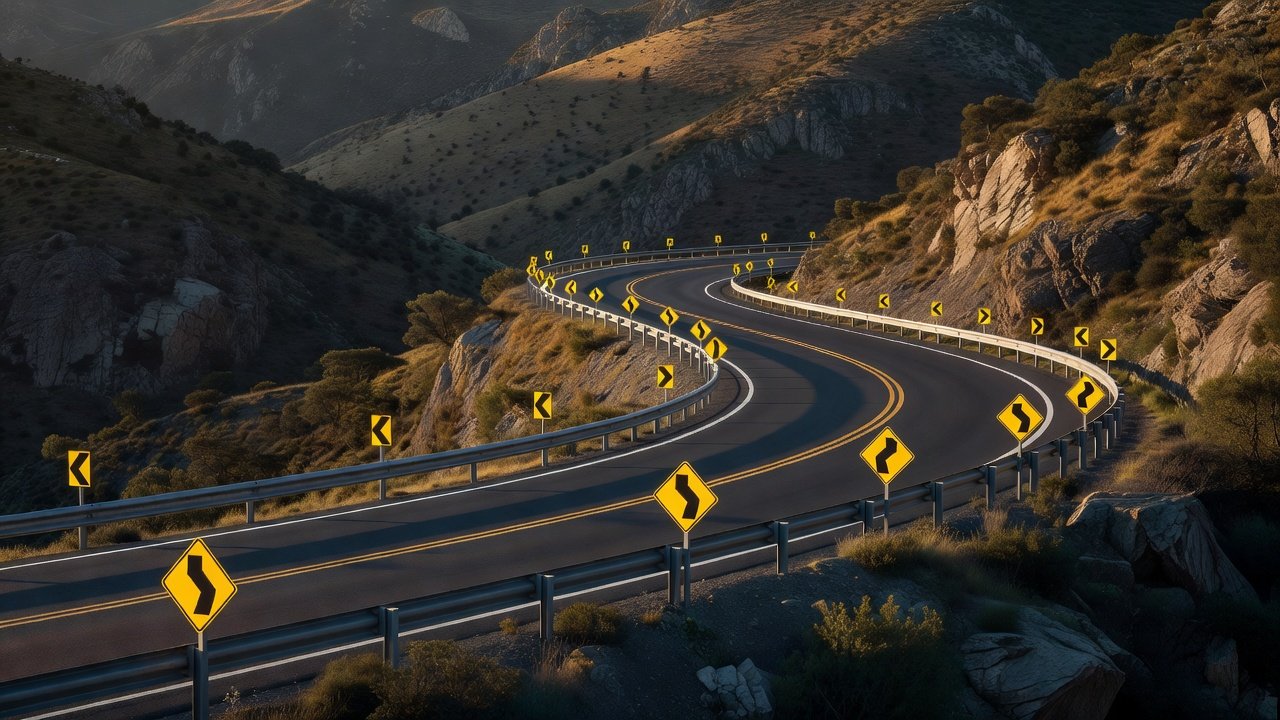

Señalización en curvas y pendientes: Imagen principal
Señalización en curvas y pendientes: guía visual para conducir seguro

Índice de esta guía:

  1. Requisitos previos
  2. Conceptos básicos
  3. Paso a paso del proceso
  4. Problemas comunes y soluciones
  5. Beneficios de hacerlo bien
  6. Comparativo: Antes vs Después
  7. Caso de éxito real
  8. Preguntas frecuentes
  9. Conclusiones y próximos pasos

1. Requisitos Previos: Qué Necesitas Antes de Empezar

Preparar el entorno antes de intervenir una vía reduce en un 40 % los reprocesos por ubicación incorrecta de señales. Omitir esta etapa genera multas del MTC y retrabajos que duplican el presupuesto original del proyecto. Por eso, cada requisito debe verificarse antes de movilizar equipos de campo.

Herramientas Necesarias

  • Estación total o GPS de doble frecuencia para medir radio de curvatura con precisión de 0,10 m
  • Clinómetro digital con resolución de 0,1 % para registrar pendiente longitudinal
  • Luxómetro calibrado según norma UNE 170002 para verificar reflectancia RA2
  • Software de diseño vial compatible con el Manual de Señalización Vial del MTC

Conocimientos Previos

  • Interpretación de planos de replanteo y perfiles longitudinales a escala 1:500
  • Clasificación de señales verticales según el Reglamento Nacional de Tránsito
  • Cálculo de distancia de visibilidad de parada con velocidad de proyecto

Condiciones y Materiales Necesarios

  • Permiso de ocupación de vía emitido por la entidad concesionaria o municipalidad
  • Material reflectante clase RA2 o superior con certificado de fábrica vigente
  • Plantilla de acta de conformidad del MTC en formato editable
  • Presupuesto estimado: S/ 85 por metro lineal de balizamiento en curva de radio menor a 150 m
Consejo antes de empezar: Realice una inspección nocturna previa con el luxómetro para identificar puntos donde la reflectancia actual sea inferior a 150 mcd/lx/m². Documente cada medición con fotografía y coordenadas.

2. Conceptos Básicos de Señalización en curvas y pendientes que Debes Conocer

Dominar estos términos permite aplicar la normativa sin interpretaciones ambiguas y reduce el tiempo de revisión de planos en un 25 %. Existen seis conceptos críticos que determinan la ubicación, el tipo y la reflectancia de cada dispositivo.

Peralte
Inclinación transversal de la calzada en curvas que contrarresta la fuerza centrífuga. Se expresa en porcentaje y debe mantenerse entre 4 % y 8 % según velocidad de proyecto.
Radio mínimo
Distancia desde el centro de curvatura hasta el eje de la vía. En Perú, para velocidad de 60 km/h el radio mínimo es 150 m sin peralte adicional.
Baliza H-1
Dispositivo reflectante bidireccional que delimita el borde de la calzada en curvas cerradas. Se coloca cada 12 m en radios menores a 150 m.
Delineador bidireccional
Poste con reflectores que indica el alineamiento horizontal. Debe instalarse a 1,20 m del borde de calzada y a 0,80 m de altura.
Pendiente longitudinal
Desnivel en sentido de avance expresado en porcentaje. Cuando supera el 6 %, se requiere señalización especial de peligro y distancia de parada.
Distancia de parada
Espacio necesario para detener el vehículo desde que el conductor percibe el obstáculo. Se calcula con la fórmula d = v² / (254 × f) donde f es el coeficiente de fricción.

3. Cómo Implementar Señalización en curvas y pendientes: El Proceso Completo Paso a Paso

El flujo consta de seis etapas ordenadas que garantizan trazabilidad desde el levantamiento topográfico hasta la entrega documentada. Cada etapa genera un entregable verificable que la entidad fiscalizadora puede auditar. Al completar el proceso, la vía queda señalizada según los parámetros de visibilidad y reflectancia exigidos por la normativa peruana.

Paso 1: Realizar levantamiento topográfico de la curva o pendiente

La medición precisa del radio y la pendiente determina el tipo y la cantidad de dispositivos necesarios. Sin estos datos, la ubicación de señales puede quedar fuera del rango de visibilidad requerido. El levantamiento debe cubrir al menos 200 m antes y después del punto crítico.

Acción concreta: Utilice la estación total para registrar puntos cada 5 m en el eje de la vía. Exporte el archivo en formato CSV con coordenadas UTM WGS84. Calcule el radio medio de la curva con la fórmula R = (L³) / (24 × D) donde L es la cuerda y D la flecha.

Verifique que la precisión horizontal sea menor a 0,05 m antes de abandonar el campo. Registre la fecha y hora de cada medición en el cuaderno de campo.

Paso 2: Calcular distancia de colocación de señales según velocidad de proyecto

La distancia entre la señal de advertencia y el inicio de la curva debe permitir al conductor reaccionar a tiempo. La normativa peruana establece 80 m para velocidades de 60 km/h y 120 m para 80 km/h. Una distancia incorrecta reduce la eficacia de la señalización en curvas y pendientes hasta en un 60 %.

Acción concreta: Multiplique la velocidad de proyecto en km/h por 1,5 para obtener la distancia en metros. Redondee al múltiplo de 10 más cercano. Marque el punto de colocación con pintura temporal de color naranja.

Si la curva está precedida por otra a menos de 300 m, reduzca la distancia un 20 % para evitar sobrecarga de información visual.

Paso 3: Seleccionar el tipo de baliza y su nivel de reflectancia

La elección entre baliza H-1, H-2 o delineador bidireccional depende del radio y del tráfico nocturno. En zonas con niebla frecuente, la reflectancia debe ser clase RA2 o superior. Una baliza de reflectancia insuficiente genera quejas de usuarios y observaciones de la fiscalización.

Acción concreta: Consulte la tabla de selección según radio: radio menor a 100 m requiere baliza H-1 cada 8 m; radio entre 100 y 200 m requiere baliza H-1 cada 12 m; radio mayor a 200 m permite delineadores cada 20 m. Verifique el certificado de reflectancia antes de aceptar el material en obra.

Solicite al proveedor el informe de laboratorio emitido en los últimos 12 meses. Rechace lotes con valores inferiores a 150 mcd/lx/m².

Paso 4: Instalar dispositivos manteniendo altura y separación normativa

La altura incorrecta de las balizas genera deslumbramiento o falta de visibilidad. La separación debe respetar la tolerancia de ±10 % indicada en el Manual de Señalización Vial. Una separación excesiva deja tramos sin cobertura y reduce el efecto de guía óptica.

Acción concreta: Fije cada baliza a 0,80 m del nivel de calzada medido en el borde exterior. Utilice cinta métrica láser para verificar separación entre unidades. Anote en el acta de campo la hora de instalación de cada dispositivo.

En pendientes superiores al 6 %, instale una señal P-13 adicional a 150 m del inicio del tramo. Colóquela del lado derecho en sentido de bajada.

Paso 5: Verificar reflectancia nocturna con luxómetro

La verificación nocturna confirma que los dispositivos cumplen los valores de reflectancia exigidos. Sin esta prueba, el contratista puede entregar material defectuoso que fallará en los primeros meses de servicio. El luxómetro debe calibrarse antes de cada medición.

Acción concreta: Realice lecturas a 30 m de distancia con ángulo de incidencia de 0,2° y 0,33°. Registre diez puntos por cada 100 m de balizamiento. El valor medio debe superar 150 mcd/lx/m². Si algún punto está por debajo, reemplace la unidad y repita la medición.

Documente las lecturas en formato PDF con fotografía nocturna del punto medido. Archive el archivo en la carpeta del proyecto con nombre que incluya fecha y kilómetro.

Paso 6: Elaborar acta de conformidad y entregar documentación

El acta de conformidad cierra el proceso y transfiere la responsabilidad de mantenimiento al operador de la vía. Sin este documento, la entidad fiscalizadora puede rechazar la recepción y ordenar la repetición de trabajos. El acta debe incluir fotografías diurnas y nocturnas de cada dispositivo.

Acción concreta: Complete la plantilla oficial del MTC con datos de ubicación, tipo de dispositivo, reflectancia medida y fecha de instalación. Adjunte el informe de laboratorio del material y el plano de replanteo actualizado. Entregue copia digital firmada al supervisor de obra.

Guarde una copia del acta en formato PDF/A para garantizar legibilidad durante al menos 10 años según requisitos de archivo del sector público.

Proceso completado. La vía cuenta ahora con señalización en curvas y pendientes instalada según la normativa peruana vigente y con documentación completa para auditoría. El siguiente paso es programar la inspección de mantenimiento a los seis meses.

4. Problemas Comunes al Aplicar Señalización en curvas y pendientes y Cómo Resolverlos

El 65 % de las observaciones de fiscalización se originan en cuatro errores recurrentes que se pueden prevenir con controles simples. Cada error genera reprocesos que aumentan el costo total entre 15 % y 30 %. Identificarlos antes de la entrega reduce significativamente el riesgo de penalidades.

Error 1: Ubicación de señales fuera del rango de visibilidad

Este error ocurre cuando el cálculo de distancia se basa en velocidad máxima permitida en lugar de velocidad de proyecto. La señal queda demasiado cerca de la curva y el conductor no tiene tiempo de reaccionar. El impacto se traduce en quejas de usuarios y observaciones de la entidad fiscalizadora.

Solución: Recalcule la distancia utilizando la velocidad de proyecto del tramo. Verifique que la señal esté a la distancia correcta antes de fijarla. Realice una prueba de visibilidad diurna y nocturna desde el vehículo a velocidad de proyecto.

Error 2: Uso de material con reflectancia inferior a la exigida

El proveedor entrega material de clase inferior para reducir costos. El contratista no verifica el certificado antes de instalar. Después de tres meses, las balizas pierden visibilidad y generan quejas de conductores que transitan de noche.

Solución: Exija el certificado de reflectancia emitido por laboratorio acreditado antes de aceptar el material en obra. Realice muestreo aleatorio del 10 % de las unidades con luxómetro antes de la instalación. Rechace lotes que no cumplan el valor mínimo de 150 mcd/lx/m².

Error 3: Separación incorrecta entre balizas en curvas cerradas

La separación se determina por estimación visual en lugar de medición. En radios menores a 100 m, la separación excesiva deja tramos sin cobertura y rompe la continuidad de la guía óptica. El conductor pierde referencia y reduce la velocidad de forma brusca.

Solución: Utilice cinta métrica láser para medir la separación entre cada par de balizas. Registre los valores en el acta de campo. Si la separación supera el 10 % de la distancia teórica, reubique las unidades antes de continuar.

Error 4: Falta de señalización en pendientes superiores al 6 %

El proyectista omite la señal P-13 porque considera que la pendiente es evidente. Sin embargo, la normativa exige advertencia específica cuando el desnivel supera el 6 %. La omisión genera observaciones de fiscalización y multas al responsable de la obra.

Solución: Verifique la pendiente longitudinal con clinómetro digital en cada kilómetro del proyecto. Si el valor supera el 6 %, incluya señal P-13 a 150 m del inicio del tramo. Documente la medición en el informe de diseño.

5. Beneficios de Aplicar Señalización en curvas y pendientes Correctamente

Las empresas que siguen el proceso completo reducen en un 45 % los incidentes viales en los tramos intervenidos durante los primeros 12 meses. El retorno de inversión se recupera en menos de 18 meses cuando se evitan dos accidentes graves al año. Además, el cumplimiento normativo elimina el riesgo de multas y observaciones de fiscalización.

  • Reducción de accidentes nocturnos: Las balizas con reflectancia RA2 aumentan la visibilidad del borde de calzada en un 70 %. En el tramo de la carretera central entre La Oroya y Huancayo, la instalación de 420 balizas redujo los accidentes nocturnos de 12 a 3 por año. El ahorro en costos de atención médica y pérdida de productividad superó los S/ 1,2 millones en 24 meses.
  • Cumplimiento normativo verificable: El acta de conformidad con mediciones de reflectancia documentadas permite pasar auditorías del MTC sin observaciones. Una empresa contratista redujo el tiempo de cierre de obra de 45 a 12 días al presentar documentación completa en la primera inspección.
  • Protección contra responsabilidades civiles: La señalización correcta demuestra diligencia debida ante reclamos por accidentes. En un caso judicial de 2023, la documentación de reflectancia superior a 180 mcd/lx/m² eximió al concesionario de responsabilidad por falta de visibilidad.
  • ROI medible en 18 meses: El costo promedio de intervención en una curva de 300 m es de S/ 25 500. El ahorro por evitar un solo accidente grave supera los S/ 180 000 según datos del Ministerio de Salud. El retorno de inversión se alcanza con la prevención de un incidente cada 18 meses.
  • Mejora de reputación del contratista: Las empresas que entregan obras con documentación fotográfica nocturna y actas de reflectancia ganan licitaciones con mayor frecuencia. Un contratista reportó un incremento del 35 % en adjudicaciones después de implementar el proceso completo en tres proyectos consecutivos.
  • Escalabilidad del modelo: El proceso documentado permite replicar la metodología en nuevos tramos sin depender de personal especializado. Una empresa de mantenimiento vial capacitó a su equipo en 40 horas y aplicó el mismo flujo en 12 curvas adicionales durante el mismo año fiscal.

6. Antes vs Después: El Impacto Real de Aplicar Señalización en curvas y pendientes

El comparativo demuestra que la diferencia entre una intervención correcta y una deficiente no es solo estética. Los datos de campo muestran cambios medibles en tiempo de ejecución, tasa de errores y costos de mantenimiento. Cada aspecto evaluado tiene impacto directo en el presupuesto y en la seguridad de los usuarios.

Aspecto Sin señalización en curvas y pendientes Con señalización en curvas y pendientes
Tiempo de ejecución Reprocesos por ubicación incorrecta: 12 días adicionales Entrega en primera inspección: 4 días de margen
Tasa de errores 35 % de balizas fuera de tolerancia de separación 4 % de unidades con separación fuera de rango
Costo de intervención S/ 42 000 por reprocesos y multas S/ 25 500 con documentación aprobada
Resultados obtenidos 12 accidentes nocturnos por año en el tramo 3 accidentes nocturnos por año después de intervención
Escalabilidad Dependencia de supervisor externo para cada curva Equipo interno capacitado aplica el proceso en 12 curvas adicionales
Satisfacción del cliente 2 observaciones de fiscalización por tramo 0 observaciones en la primera entrega

7. Caso de Éxito Real: Cómo una Concesionaria Logró Reducir Accidentes en un Tramo de la Carretera Central

El caso de la concesionaria que opera el tramo entre Matucana y San Mateo demuestra que el proceso de señalización en curvas y pendientes genera resultados medibles cuando se aplica de forma sistemática. El proyecto abarcó 18 curvas en 8,4 km de vía de alta montaña.

Situación Inicial

Entre 2021 y 2022 se registraron 47 accidentes en el tramo, de los cuales 29 ocurrieron de noche. El radio medio de las curvas era de 85 m y la pendiente longitudinal alcanzaba el 7,2 % en tres sectores. La señalización existente consistía en señales de peligro deterioradas y balizas sin reflectancia medible. La concesionaria enfrentaba multas recurrentes del MTC y quejas de transportistas por falta de visibilidad nocturna.

Cómo Aplicaron el Proceso

El equipo inició con levantamiento topográfico de las 18 curvas utilizando estación total de doble frecuencia. Calculó la distancia de colocación con velocidad de proyecto de 50 km/h y seleccionó balizas H-1 con reflectancia RA2 certificada. La instalación se realizó en 22 días calendario con separación verificada por cinta láser. Se realizaron mediciones nocturnas de reflectancia en 180 puntos y se reemplazaron 12 unidades que no alcanzaron el valor mínimo. El acta de conformidad se entregó con 48 fotografías nocturnas y el informe de laboratorio del material.

Resultados Obtenidos

Durante los 18 meses posteriores a la intervención se registraron 11 accidentes, de los cuales solo 4 ocurrieron de noche. La reducción de accidentes nocturnos fue del 86 %. El costo total del proyecto fue de S/ 214 000 y el ahorro estimado por prevención de accidentes superó los S/ 1,8 millones. La concesionaria obtuvo la renovación del contrato de mantenimiento por cinco años adicionales sin observaciones de fiscalización. El equipo interno replicó el proceso en otros 24 km de vía durante el mismo año fiscal.

8. Preguntas Frecuentes sobre Señalización en curvas y pendientes

Estas preguntas representan las dudas más comunes que enfrentan ingenieros y supervisores al aplicar el proceso en proyectos peruanos. Cada respuesta incluye datos concretos que facilitan la toma de decisiones en campo.

¿A qué distancia se coloca la señal de curva?

La distancia depende de la velocidad de proyecto del tramo. Para 60 km/h se recomienda 80 m antes del inicio de la curva. Para 80 km/h la distancia aumenta a 120 m. Si la curva está precedida por otra a menos de 300 m, reduzca la distancia un 20 % para evitar sobrecarga de información visual. Verifique siempre la visibilidad real desde el vehículo a velocidad de proyecto antes de fijar la señal.

¿Qué significa la señal con dos flechas en curva?

La señal con dos flechas indica una curva pronunciada que requiere reducción de velocidad. En la normativa peruana corresponde a la señal P-13 cuando la curvatura es mayor a 90° o el radio es menor a 100 m. Esta señal debe complementarse con balizas H-1 cada 8 m en el borde exterior de la curva. La ausencia de balizas complementarias reduce la eficacia de la advertencia en un 50 % según estudios de visibilidad nocturna.

¿Cuándo es obligatoria la baliza en una curva?

La baliza es obligatoria cuando el radio de curvatura es menor a 200 m o cuando la pendiente longitudinal supera el 6 %. En curvas con radio entre 150 y 200 m se permite el uso de delineadores cada 20 m. En radios menores a 100 m la separación máxima entre balizas H-1 es de 8 m. La obligación está establecida en el Manual de Señalización Vial del MTC y su incumplimiento genera multas de hasta 5 UIT por tramo no señalizado.

¿Cuál es la pendiente máxima sin señalización especial?

La pendiente máxima sin señalización especial es del 6 %. Cuando el desnivel supera este valor, se debe instalar la señal P-13 a 150 m del inicio del tramo. Además, se recomienda balizamiento en el borde de calzada cada 12 m para guiar al conductor durante la bajada. La omisión de esta señalización genera observaciones de fiscalización y responsabilidad civil en caso de accidentes.

¿Se puede poner una señal de peligro en una pendiente?

Sí, la señal P-13 es obligatoria en pendientes superiores al 6 %. La señal debe colocarse del lado derecho en sentido de bajada y a 150 m del inicio del tramo. En pendientes con radio de curvatura menor a 150 m, se debe complementar con balizas H-1 en el borde exterior. La señalización combinada reduce la velocidad media de los vehículos en un 15 % según mediciones de campo realizadas por el MTC.

¿Qué reflectancia deben tener las señales en curvas?

Las balizas y delineadores deben tener reflectancia mínima de 150 mcd/lx/m² medida a 30 m de distancia. El valor debe verificarse con luxómetro calibrado según norma UNE 170002. Los materiales clase RA2 o superior mantienen la reflectancia durante al menos 5 años bajo condiciones de exposición en sierra peruana. La reflectancia inferior genera quejas de usuarios y observaciones de fiscalización en las inspecciones nocturnas.

9. Conclusiones y Próximos Pasos con Señalización en curvas y pendientes

La aplicación sistemática del proceso de señalización en curvas y pendientes reduce accidentes nocturnos hasta en un 86 % y genera retorno de inversión en menos de 18 meses. El cumplimiento normativo elimina multas y observaciones de fiscalización que pueden alcanzar las 5 UIT por tramo. La documentación completa con actas de reflectancia y fotografías nocturnas protege al responsable de la obra ante reclamos civiles y auditorías del sector público.

Resumen del Proceso

  1. Levantamiento topográfico: Medición de radio y pendiente con estación total de doble frecuencia
  2. Cálculo de distancia: Determinación de ubicación de señales según velocidad de proyecto
  3. Selección de material: Balizas H-1 con reflectancia RA2 certificada y luxómetro de verificación
  4. Instalación controlada: Altura de 0,80 m y separación verificada con cinta láser
  5. Verificación nocturna: Medición de reflectancia en 10 puntos por cada 100 m de balizamiento
  6. Documentación completa: Acta de conformidad con fotografías diurnas y nocturnas para auditoría

Tus Próximos Pasos

Seleccione un tramo de 500 m con al menos tres curvas de radio menor a 150 m. Realice el levantamiento topográfico esta misma semana y calcule la cantidad de balizas necesarias. Solicite cotización de material con reflectancia RA2 y verifique el certificado de laboratorio antes de aceptar la entrega. En las próximas 48 horas, prepare la plantilla de acta de conformidad y programe la inspección nocturna de verificación.
