Simbología de Sustancias Peligrosas: 9 Pictogramas que Salvan Vidas en 2026
Garantice el cumplimiento del Reglamento CLP, reduzca los accidentes químicos en un 40% y proteja a su capital humano mediante la implementación estricta de la simbología GHS Rev.10.
Introducción: El Lenguaje Universal de la Supervivencia Química
En la industria global de 2026, la interpretación errónea de una etiqueta no es un error administrativo; es un riesgo de fatalidad. Según el INSST, el 30% de los accidentes químicos en entornos industriales derivan de una mala identificación de la simbología de sustancias peligrosas. Con la entrada en vigor de la décima revisión del GHS (SGA), la estandarización de pictogramas en rombos rojos se ha vuelto el pilar de la seguridad operativa. Implementar estos símbolos correctamente no solo evita multas que superan los 40,000 €, sino que optimiza los tiempos de respuesta de emergencia y asegura que cada trabajador, independientemente de su idioma, comprenda el peligro latente frente a él.
Propósito de esta guía: Proveer a los directores de HSE y responsables de planta el conocimiento técnico para identificar, rotular y gestionar sustancias peligrosas bajo los estándares más recientes de la ONU y la ECHA.
Marco Normativo: GHS Rev.10 y Reglamento CLP 2026
La identificación de riesgos químicos se rige por un sistema de clasificación que en 2026 exige una precisión absoluta:
-
Reglamento CLP (CE 1272/2008): La normativa europea que adapta el GHS y obliga al uso de pictogramas de peligro, palabras de advertencia («Peligro» o «Atención») y frases de riesgo.
-
Frases H (Hazard): Indicaciones de peligro físico, para la salud o el medio ambiente (ej. H220: Gas extremadamente inflamable).
-
Frases P (Precautionary): Consejos de prudencia para minimizar efectos adversos (ej. P280: Usar guantes/ropa de protección).

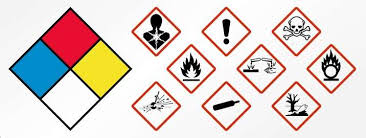

Los 9 Pictogramas Imprescindibles del GHS (SGA)
| Pictograma | Clase de Peligro | Riesgos Asociados |
| Calavera y tibias | Toxicidad Aguda | Sustancias que pueden ser fatales o tóxicas por ingestión, contacto o inhalación. |
| Corrosión | Corrosivos | Sustancias que atacan metales y causan quemaduras graves en la piel o lesiones oculares. |
| Llama | Inflamables | Gases, aerosoles, líquidos y sólidos que pueden arder fácilmente. |
| Llama sobre círculo | Comburentes | Sustancias que pueden provocar o agravar un incendio (aportan oxígeno). |
| Bomba explotando | Explosivos | Sustancias y mezclas autorreactivas o peróxidos orgánicos que pueden explotar. |
| Botella de gas | Gases a Presión | Gases comprimidos, licuados o disueltos que pueden explotar bajo calor. |
| Signo de exclamación | Irritantes / Sensibilizantes | Peligros menos graves: irritación cutánea, somnolencia o toxicidad específica. |
| Peligro para la salud | Sistémicos Graves | Carcinógenos, mutágenos, tóxicos para la reproducción o por aspiración. |
| Medio ambiente | Ecotóxicos | Sustancias peligrosas para el medio ambiente acuático (toxicidad aguda o crónica). |
Estrategias de Implementación para Cero Incidentes
1. Auditoría de Inventario Químico (Inventory Scan)
Identifique cada sustancia en planta. En 2026, no puede haber envases sin etiquetar o con simbología obsoleta (rombos naranjas antiguos). La consistencia entre la Ficha de Datos de Seguridad (SDS) y la etiqueta física es el KPI número uno de cumplimiento.
2. Integración del Diamante NFPA 704
Mientras el GHS es para el usuario diario, el diamante NFPA 704 es para los equipos de respuesta a emergencias. Coloque esta simbología en las fachadas de los almacenes para que los bomberos identifiquen el riesgo (Salud, Inflamabilidad, Reactividad, Riesgos Especiales) desde una distancia segura.
3. Estaciones de Etiquetado en Punto de Uso
Evite que sustancias trasvasadas pierdan su identidad. Instale estaciones con etiquetas pre-impresas GHS cerca de los puntos de dispensación. Una sustancia «anónima» es una bomba de tiempo operativa.
4. Señalización Fotoluminiscente Complementaria
En caso de fallo eléctrico, la ubicación de sustancias peligrosas debe ser visible. Utilice señales combinadas que incluyan el pictograma de peligro y la instrucción de seguridad (EPI requerido) en materiales que brillen en la oscuridad.
5. Capacitación Basada en Escenarios (Simulacros)
No se limite a la teoría. Realice ejercicios donde el personal deba seleccionar el kit de derrame adecuado basándose únicamente en la simbología del envase «accidentado». La rapidez de lectura salva vidas.
Guía de Implementación en 5 Pasos
-
Clasificación de Sustancias: Obtenga las SDS actualizadas al 2026 para cada producto.
-
Verificación de Pictogramas: Asegure que los 9 símbolos GHS se utilicen según la categoría de peligro específica.
-
Rotulación de Tuberías y Tanques: No solo los envases llevan símbolos; las líneas de flujo deben indicar el contenido y su peligrosidad (Norma UNE 1063).
-

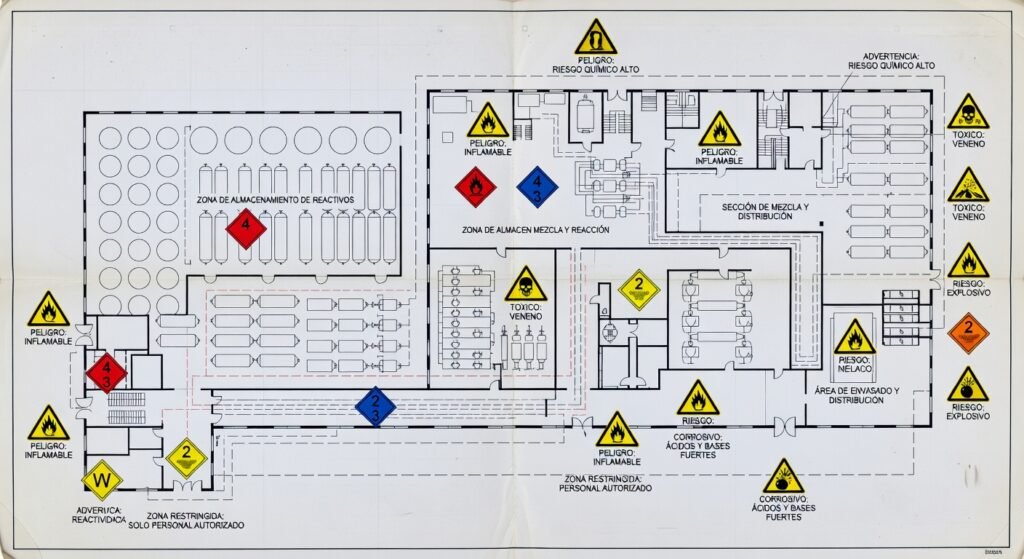

Instalación de Mapas de Riesgo: Coloque planos en la entrada de cada sector industrial mostrando dónde se almacenan las sustancias más críticas con sus respectivos diamantes NFPA.
-
Control de Calidad Anual: Verifique que las etiquetas no se hayan degradado por vapores químicos o exposición UV, garantizando legibilidad 24/7.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre el rombo de transporte (ADR) y el de GHS? El GHS (borde rojo) es para la manipulación y uso en el lugar de trabajo, mientras que los pictogramas de transporte (rombos de colores con números de clase) son específicos para el traslado por carretera o ferrocarril. Ambos deben coexistir si el producto se despacha a clientes.
¿Puedo usar texto en lugar de pictogramas? No. El Reglamento CLP exige el uso de la simbología gráfica. El texto (frases H y P) es complementario, pero el impacto visual del pictograma es el que garantiza la comprensión inmediata en situaciones de estrés.
Conclusión y Acción Inmediata
En 2026, la simbología de sustancias peligrosas es el lenguaje que evita tragedias. Una industria que domina sus símbolos es una industria que domina sus riesgos. No permita que la falta de señalización sea el eslabón débil de su cadena de producción.
¿Desea certificar su planta bajo los estándares de seguridad química más exigentes? Proteja a su equipo y evite sanciones legales hoy mismo. CCIMA Señalizaciones es experta en el diseño e implementación de sistemas de rotulado GHS y NFPA para la industria pesada y laboratorios.
