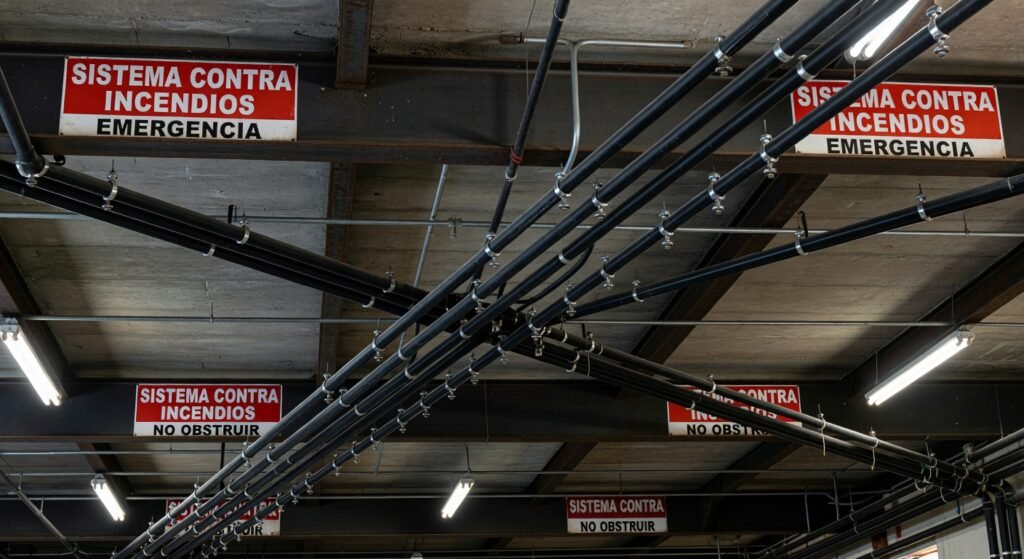

Introducción: La Ciencia de la Cobertura

En el diseño de protección contra incendios de 2026, la eficacia de un sistema no depende del número de rociadores, sino de su ubicación estratégica. Según datos de la NFPA, un error en el posicionamiento del deflector es responsable del 40% de los fallos operativos durante un siniestro. Bajo el estándar CCIMA, la Ubicación de Rociadores es una disciplina que integra la termodinámica del incendio con la geometría del edificio. Aplicar los principios de la NFPA 13 permite reducir los daños materiales en un 85% y optimizar la inversión inicial (CAPEX) al evitar la instalación de dispositivos innecesarios por un mal cálculo de cobertura.

Propósito de esta guía: Entregar a ingenieros, proyectistas y gerentes de activos las reglas críticas para ubicar rociadores que activen en el tiempo exacto y con el patrón de descarga adecuado.

Marco Normativo: NFPA 13 (Edición 2026)

La normativa internacional ha evolucionado para abordar nuevos retos en almacenamiento y materiales sintéticos:

• NFPA 13: Norma para la Instalación de Sistemas de Rociadores (referencia global).

• Clasificación de Riesgos: Determina el área de cobertura máxima (Riesgo Ligero, Ordinario o Extra).

• Requisitos de Deflector: Define la distancia crítica entre el elemento termosensible y el techo para capturar el calor de manera eficiente.

Tabla de Diseño: Parámetros de Ubicación por Riesgo

10 Principios Imprescindibles de Ubicación

1. Respetar la Distancia Mínima de 2.4 Metros

Colocar rociadores demasiado cerca (menos de 2.4 m) puede causar el fenómeno de «Cold Soldering» (soldadura en frío), donde el agua de un rociador enfría el elemento térmico del vecino, impidiendo su activación.

2. Orientación del Deflector Paralelo al Techo

El deflector debe estar paralelo a la superficie del techo o cubierta. En techos inclinados, el rociador debe seguir la pendiente para que el patrón de descarga en paraguas cubra el área proyectada sin huecos.

3. La Regla de la Distancia al Techo (150-300 mm)

Para rociadores colgantes en construcción obstruida, el deflector debe estar a una distancia de entre 150 mm y 300 mm del techo. Estar demasiado arriba atrapa el calor tarde; estar muy abajo permite que el calor «pase de largo».

4. Evitar la «Sombra» de Obstrucciones

Cualquier viga, luminaria o ducto de aire acondicionado situado a menos de 450 mm por debajo del rociador se considera una obstrucción. La ubicación debe ajustarse para que el chorro de agua no choque contra estos elementos, dejando zonas secas.

5. Protección de Pasillos y Estanterías (In-Rack)

En almacenes de gran altura, los rociadores de techo no son suficientes. La ubicación de rociadores «In-Rack» (dentro de estanterías) es obligatoria para controlar incendios que se propagan verticalmente entre niveles de carga.

6. Distancia Crítica a las Paredes

Un rociador debe estar a una distancia mínima de 100 mm de cualquier pared para permitir el flujo de aire caliente que active el bulbo. La distancia máxima no debe exceder la mitad de la distancia máxima permitida entre rociadores.

7. Ajuste por Rociadores de Respuesta Rápida (QR)

En riesgos ligeros (oficinas, hoteles), la ubicación debe optimizar el uso de rociadores QR. Estos detectan el incendio en etapas más tempranas, requiriendo una precisión milimétrica en su proximidad a posibles fuentes de ignición.

8. Posicionamiento en Espacios Ocultos

No olvide los entretechos y espacios bajo suelo técnico si contienen materiales combustibles o cableado denso. La NFPA 13 exige protección en estos «puntos ciegos» que suelen ser el origen de incendios eléctricos.

9. Simetría y Estética en Proyectos Arquitectónicos

Bajo el estándar CCIMA, la seguridad no sacrifica la estética. Utilizamos modelado BIM para alinear los rociadores con la retícula de plafones y luminarias, manteniendo la simetría sin violar las distancias hidráulicas.

10. Consideración de Corrientes de Aire (HVAC)

No ubique rociadores directamente frente a difusores de aire acondicionado. Las corrientes de aire frío pueden retrasar significativamente la activación del rociador, permitiendo que el incendio crezca fuera de control.

Guía de Implementación en 5 Pasos

1. Clasificación de Ocupación: Determine si el área es Riesgo Ligero, Ordinario o Extra. Esto define toda la geometría del sistema.

2. Modelado 3D de Obstrucciones: Escanee el techo para identificar vigas, ductos y lámparas que puedan interferir con el patrón de descarga.

3. Distribución de Puntos en Plano: Aplique las tablas de espaciamiento máximo, priorizando la cobertura de los perímetros (paredes).

4. Cálculo Hidráulico de Validación: Asegure que la ubicación elegida sea soportada por la presión y caudal disponibles en la red de tuberías.

5. Prueba de Instalación (Pendiente y Altura): Verifique en campo que cada deflector esté a la altura normativa respecto al techo y perfectamente nivelado.

Preguntas Frecuentes (FAQ)

¿Puedo pintar los rociadores para que combinen con el techo?

Nunca. Pintar un rociador anula su certificación y retrasa o impide su activación. Si requiere estética, existen rociadores de fábrica con acabados especiales o modelos ocultos con placa de cobertura.

¿Qué pasa si tengo un techo con vigas profundas?

La NFPA 13 exige colocar rociadores en cada «celda» formada por las vigas si estas exceden ciertas dimensiones, para evitar que el calor quede atrapado en un compartimento sin rociador.

Conclusión y Acción Inmediata

En 2026, la Ubicación de Rociadores es el factor que determina si su edificio sobrevivirá a un incendio con daños mínimos o si enfrentará una pérdida total. Seguir los principios de la NFPA 13 es una inversión en continuidad de negocio y seguridad humana.

¿Está seguro de que sus rociadores actuales están ubicados correctamente para proteger sus activos más valiosos?

No deje la seguridad al azar. CCIMA ofrece servicios de auditoría técnica y rediseño de sistemas contra incendios basados en los estándares más recientes de la NFPA.
